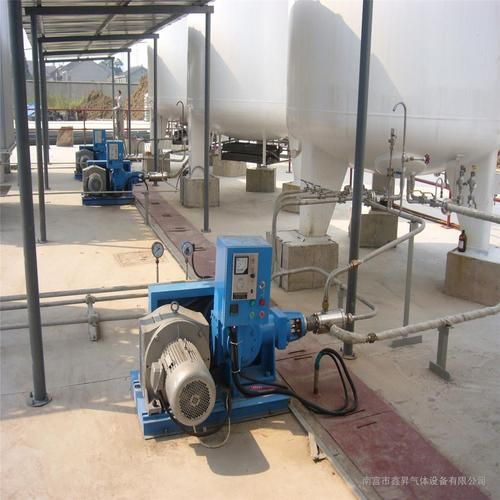

往复式低温液体泵通常由泵体、活塞、活塞杆和传动机构等组成。泵体通常采用铸铁、不锈钢等材料，设计成密闭的容器，装有液体进出口和冷却系统。活塞则是在泵体内往复运动的核心部件，由气密性良好的材料制成。活塞杆与活塞相连，向外传递力量。传动机构主要起到协调活塞和驱动力量的作用，通常由电机、减速器、联轴器等组成。往复式低温液体泵结构简单，操作可靠，适用于低温液体的输送。

一：往复式低温液体泵结构图

大家都知道多级泵是水泵的一种，那么水泵是什么？有什么用途？简单来说，水泵是一种通过一系列组合装置把原动机的机械能转化成使液体增加压力来达到提升液体、输送液体目的的一种电动机械设备。水泵按工作原理和结构形式可以分为：叶片式泵、容积泵和其它泵，叶片式泵又分为：离心泵、漩涡泵、混流泵、轴流泵，而多级泵就属于离心泵的一种。

离心泵是通过泵的转子部分的高速旋转产心的离心力来甩出或传递介质到出口管道。离心泵的转子最主要由两大部件组成，一个是叶轮，二是泵轴，泵轴通过联轴器和电动机连接，提供动力，而叶轮就是用来甩水的部件，业内用“级”来表示叶轮的数量，讲到这里，大家应该就明白了，多级泵就是配有多个叶轮的离心泵，全称多级离心泵，简称多级泵。多级泵按结构形式和工作原理，市场上目前主要有自平衡多级泵、普通卧式多级泵、多级中开泵、立式多级泵，几种多级泵，接下来分别介绍这几种多级泵的结构图及结构组成。

一、自平衡卧式多级泵

DP型自平衡多级泵图片

DYP自平衡多级油泵图片DF耐腐蚀不锈钢多级泵

MDP自平衡矿用耐磨多级泵图片GDP自平衡多级锅炉给水泵图片

二、普通卧式多级泵

D型普通多级泵图片

DG型多级锅炉泵图片DF耐腐蚀多级泵图片MD矿用耐磨多级泵图片（客户使用中）

DY型多级油泵图片

三、立式多级泵

gdl立式多级泵（管道泵）

cdl/cdlf不锈钢立式多级泵

四、卧式中开式多级泵

dk中开式多级泵

以上就是长沙中联泵业为大家展示的部分多级泵图片，更多级泵图片，欢迎到https://www.zbpumps.com/查看。接下来介绍以上几种多级泵的结构图及结构组成。

一、自平衡多级泵结转构图

自平衡多级泵剖面结构图自平衡多级部结构示意图

自平衡多级泵结构组成及特点

1、定子部分：主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、次级进水段、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，中段由高强度的穿杠螺栓和进出水段联接。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封。

2、转子部分：主要由轴、叶轮、节流轴部件、轴承及轴套等组成。正、反两组叶轮对称布置轴中心的两端，在运行中产生的轴向推力可以通过正、反叶轮基本抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡，残余轴向力由一对背靠背的角接触轴承承受。

3、泵的密封

3.1泵吸入段（进水段）、中段、吐出段（出水段）、次级进水段之间的静止结合面用密封胶或二硫化钼来密封。

3.2泵各级间采用节流密封。

3.3泵的两侧轴封采用软填料密封。

3.4采用挡水圈挡水，防止水进入轴承。

4、轴承部分

自平衡多级泵型的整个转子由驱动端的圆柱滚子轴承《GB/T283-94》、末端采用《GB/T292-94》角接触球轴承支撑，轴承采用CD30或CD40机械油加入轴承体内至油镜中心润滑。由于轴承采用了《GB/T292-94》角接触球轴承，所以组装完成的泵转子无轴向窜动量。

二、平衡盘结构多级泵（简称普通多级泵）结构图

普通卧式多级泵结构图

普通卧式多级泵剖视结构图

普通多级泵结构组成及特点

普通多级泵的泵体部分有：进水段（低压端）、中段（含导叶）、出水段（高压端内嵌平衡环）、尾盖组成；转子部件有：主轴、叶轮、护轴套、平衡盘、平衡套、轴承挡套、叶轮挡套等主要零部件组成。

1、D型卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

2、D型卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

3、D型卧式离心水泵叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

4、轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。

5、D型卧式离心水泵密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

6、平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

7、D型卧式离心水泵平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。轴承是单列向心球轴承，采用钙基润滑脂润滑。

三、GDL型立式多级泵结转构图

GDL立式多级泵结构图

GDL立式多级泵结构特点

1、GDL型立式多级泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

2、GDL型立式多级泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。

3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

4、GDL型立式多级离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求，故适用范围广。

5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

四、DK型中开式多级泵结转构图

1-泵盏 2-泵体 3-轴承体 4-轴套 5-叶轮 6-泵轴 7-轴封装置

DK中开式多级泵结构特点

DK型多级中开泵为水平中开。泵吸入口和吐出口均位于泵中开面下方泵壳下部，水平地位于两侧与轴心线成垂直方向，检修时无须拆下电机和管路，操作十分方便。轴的支承有滚动轴承和滑动轴承。滚动轴承的除100DK230和250DK240型泵为稀油润滑外其余均为油脂润滑，250DK360型泵为滑动轴承稀油强制循环润滑(配有稀油站)。泵轴封可为填料密封或机械密封。

旋转方向：从电机端看，250DK240，250DK360型泵为逆时针方向旋转，即吸入口在左，吐出口在右。其余均为顺时针方向旋转。

零件材质：250DK360为铸钢和铸不锈钢，其它均为铸铁。

成套范围：成套供应泵、电机、底座、止回阀、闸阀。

水泵由叶轮，泵体，泵轴，轴承，密封环，填料函组成的。

水泵有活塞式、离心式和轴流式。

离心泵分类：按叶轮吸入方式分：单吸式离心泵双吸式离心泵；按叶轮数目分：单级离心泵多级离心泵；按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵；按工作压力分：低压离心泵中压离心泵高压离心泵；按泵轴位置分：卧式离心泵边立式离心泵。

扩展资料

1、水泵有任何小的故障切记不能让其工作。如果水泵轴的填料完磨损后要及时添加，如果继续使用水泵会漏气。

2、水泵在使用的过程中发生强烈的震动这时一定要停下来检查，否则同样会对水泵造成损坏。

3、水泵底阀漏水时，一定要拿去维修，如果很严重那就需要更换新的。

4、水泵使用后一定要注意保养，比如说当水泵用完后要把水泵里的水放干净，最好能把水管卸下来然后用清水冲洗。

5、水泵上的胶带也要卸下来，然后用水冲洗干净后在光照处晾干，不要把胶带放在阴暗潮湿的地方。水泵的胶带一定不能沾上油污，更不要在胶带上涂一些带粘性的东西。

6、要仔细检查叶轮上是否有裂痕，叶轮固定在轴承上是否有松动，如果有出现裂缝和松动的现象要及时维修，如果水泵叶轮上面有泥土的也要清理干净。

二：往复式低温液体泵常见故障

1.气动隔膜泵的隔膜由于长期往复工作或由于液体腐蚀和过高的供气压力而损坏的原因。解决方案是更换新的隔膜或更换更适合腐蚀性介质的隔膜并调节空气供应压力。

2.供气压力太低或供气量不足以满足气动隔膜泵的标准要求。解决方案：调整气压和流量，以满足标准要求。

3.气动隔膜泵的出口阀关闭且忘记打开，导致气动隔膜泵无法正常运行。解决 *** 是打开出口阀

三：往复式低温液体泵维修

低温泵的特点

1）在结构上对称布置，使泵在低温下均匀收缩。为了保持低温和防止介质泄漏，采用双壳体的结构。

2）为了防止摩擦发热而导致液化气汽化而烧坏摩擦面，多采用平衡孔、对称布置和止推轴承，很少采用平衡盘来平衡轴向力（必要时采用平衡鼓）。

3）为了改善吸入条件、气体分离、不受气温的影响和轴向伸缩，采用立式简袋泵结构较为有利。

4）在结构上还应避免低温脆性的影响。

5）轴承应注意低温的影响，如同间隙大小并适当选取摩擦性能好的材料（如四氟乙烯、石墨等）。

6）轴承应考虑干摩擦的可能并采取防止冻结的措施和启动的预冷的措施。

7）选用材料时应注意材料的低温脆性。

8）在使用时应采取保冷、除湿、预冷、防冻等措施。

国外6大低温液体泵品牌如下：

法国Cryostar

法国Cryostar公司是一家领先提供商，为安装各类推进装置的液化天然气船提供货物装卸与燃气供应器材。主营产品包括BOG（蒸发气）压缩机、液化天然气蒸馏机、天然气加热炉、EcoRel船上BOG与EcoVap液化天然气再气化装置。Cryostar公司同时向工业气体行业提供低温泵，向碳水化合物与洁净能源行业提供叶轮机与压缩机，向液化天然气站提供回流气鼓风机。法国 Cryostar在全球各地如法国、英国、美国、新加坡、中国与巴西等国都设有销售与服务中心，其中公司主要生产厂设在法国Hésingue村。

Cryostar 公司致力于低温设备的设计和制造。其主要产品包括低温泵，涡轮机，压缩机和换热器等。Cryostar公司的产品质量优良，价格合理，满足不同国家、不同领域和不同消费者的需要。

1、低温泵的主要产品有：

过程泵　单级泵　多级泵

2、涡轮机的主要产品有：

压缩涡轮机

发生器涡轮机

液体膨胀涡轮机

美国布朗ACD

ACD公司隶属于美国低温工业集团，美国低温工业集团是全球最大的低温设备供应商，是高压、高流量、低温设备设计与制造业的领航者，产品广泛应用于工业和油井作业。ACD总部位于美国加里弗利亚州，在全球有12个销售与服务公司，分布在美国、加拿大、德国、马来西亚、澳大利亚、英国、中国和韩国。

ACD公司SLS系列三缸泵（1100HP）和五缸泵（1500HP）是专门为油井作业液氮泵设备所研发的，动力端和冷端都是ACD自主设计，享有多项专利。动力端可以选择带有平衡机构、内置油泵和齿轮减速，冷端直径有2”, 2.52”, 2.875”和3.25英寸可选。

ACD生产的AC-18（HD）和TOP125系列低温重型离心泵是专为液氮泵设备研发的，结构紧凑、自重轻，液压驱动方式可以利用底盘取力，新型密封在恶劣工况下可以使用5年，排量可以实现25到350GPM，是世界各大能源服务商最青睐的产品。

ACD领先的自主设计与制造能力，完善的全球服务体系，使她成为众多世界知名能源服务公司的战略合作伙伴，如Halliburton, Schlumberger, BJ Service, S&S, Trican等，随着用户油井作业技术的提升，ACD的产品不断超越他们的期望。这使得ACD产品在全球液氮泵设备市场占有70%的份额。

10多年来，ACD品牌的低温产品（LNG低温泵、槽车低温泵、液氩低温泵、液氧低温泵、液氮低温泵）在中国销售逾千台，其卓越的产品质量和优质的售后服务得到用户的一致好评。德国林德集团、法国法液空集团、中石化、中海油、鞍钢集团、神华集团等众多国际知名集团均将公司列入其稳定供应商名录。

美国低温机械公司CRYOMACH

CRYO-MACH 自1969年以来在低温泵领域处于专业和领先地位。

CRYO-MACH商标密封垫已经被证明是行业内寿命最长的产品，可以达到三至十倍寿命的密封垫。动态平衡系统-使涡轮叶轮完美的无振动，高速度工作。

高效率-CRYO-MACH低温泵涡轮高级的液压设计，保证吸入口和泵壳的高工作水准。

瑞士CRYOMEC

Cryomec是低温泵市场领域的领先公司，Cryomec 公司成立于1977年，超过30年的经验，使Cryomec成为低温泵领域设计、制造、调试、维护方面的专家。Cryomec低温泵广泛应用于液氮、液氧、液氩、二氧化碳、LNG等方面。

美国福斯Flowserve

　福斯泵具有超过两个世纪的悠久历史。它的 19 个尊贵的传统名称在全球泵行业中创下液压工程设计、机械设计和材料科学的惊人记录。其它泵公司都无法提供如此种类繁多的产品或服务组合，也不具备这么专业的应用知识。在许多情况中，福斯泵传统公司与新兴行业一起成长和发展。石油和天然气生产、管道、精炼、化学和石化产品处理、发电（火力发电和原子能发电）、低温学 - 所有这一切都需要经过设计的特殊用途泵创新。资源有限的企业工程师发现小众市场有利可图并着力开发这个市场。结果，他们的产品系列发展壮大并且扩展到其它市场，其中包括纸浆和纸张、采矿和矿物处理、主要金属、脱盐淡化、食品和饮料以及其它工业分支。最早的福斯传统品牌致力于解决他们的日常需要：饮用水处理和传输；脱水和航海应用。第一条福斯泵生产线是在工业革命早期建立的。在 Thomas Newcommen 和 John Cawley 作品的基础上，James Watt 在 1769 年完善了蒸汽发动机。20 多年后，他们的后来者 Briton Thomas Simpson 利用蒸汽动力实现了公共用水工程的蒸汽机泵。随后，于 1790 年，Simpson and Thompson Co.（Worthington Simpson 的前身）在伦敦成立。 福斯泵历史中的另一个重要里程碑也推动着蒸汽发动机的向前发展，当时纽约的 Henry R.Worthington 发明了世界上第一台直接作用的蒸汽机泵。1845 年，Worthington Pump 设计出了其第一个产品，为运河船只和美国海军舰艇提供动力。但是，Worthington 很快就率先设计了用于锅炉给水、石油管道和水力电气应用的泵。来自纽约的 Adam Cameron 于 1860 年成立 Cameron Steam Pump Works，他是往复式蒸汽机泵的另一个先驱。与 Worthington 一样，Cameron 的第一个产品也是用于为商船和美国海军舰艇提供动力。很早以前，Cameron 泵就在水资源、石油管道、精炼和锅炉给水中得到应用。1872 年，世界上最大的 215 kg 的块金在澳大利亚新南威尔士中找到。加利福尼亚伍德兰的 Byron Jackson 公司也在该年成立，它是另一个传奇性瑰宝。Byron Jackson 在短短的工业泵历史中获得“第一个”和“最大”称誉不胜枚举，它涵盖了几乎每个设计和应用的离心泵。其它几个福斯泵系列的历史可以追溯到 19 世纪和 20 世纪早期。Stork Pompen 在 1868 年成立于荷兰亨厄洛，首创了用于排水的混凝土蜗壳泵。Wilson-Snyder 在 1874 年成立于宾夕法尼亚州布拉道克，主要从事浆料、管道和精炼泵行业。1875 年，Thompsons（TKL 的前身）在澳大利亚卡索曼（维多利亚）成立，为采矿和加工行业提供泵。位于比利时沙勒洛的 ACEC (1881) 为采矿服务设计泵，最后将其产品系列扩展到原子能和石油。1886 年，加利福尼亚州奥克兰的 United Centrifugal Pumps 成立。它发展成为世界上最有威望的高压原油和精炼产品管道泵供应商。1902 年，位于宾夕法尼亚州阿伦敦的 Aldrich Pump 公司开始为轧钢厂和矿物脱水应用制造了世界上第一个往复式正排量泵系列。1908 年，位于内布拉斯加黑斯廷斯的 Western Land Roller 朝着引领灌溉泵设计和制造目标迈出了第一步。1912 年将永远与从英格兰南安普敦出发的 RMS Titanic 在处女航中悲剧性沉船的事件联系在一起。但它也与名为硅铁的通用抗腐蚀材料的发明联系在一起。硅铁铸造公司很快就开始应用此材料来加工设备。在 1924 年，世界上第一个专门为化学加工而设计的泵（即，达高泵）进入此初生行业中。它将继续在 ANSI 泵设计方面确立起无可争辩的全球领导地位。1920 年建立了若干更为重要的福斯传统泵系列。1921 年 Jeumont-Schneider 开始在法国的 Jeumont 制造水泵和浆料泵。稍后开发的固体物质泵和弓环式多级泵至今仍起着重要作用。位于加利福尼亚州亨廷顿公园的 Pacific Pumps 最初成立于 1923 年，该公司很快就专注于石油加工行业。它在重型双壳泵的领导地位使其在全球成为高压除焦系统的首选。1929 年 Pleuger 成立于德国柏林。它的第一批产品是潜水式电机泵，用于在地下铁路和地道的建造过程中去水。它第一个在近海服务中成功应用潜水式电机泵，而这只是其许多斐然的成绩中的其中一个。福斯泵家庭两个更加年青的成员是 Sier-Bath (1945) 和 Scienco Pumps (1970)。成立于新泽西北伯根的 Sier-Bath 开发出大量备受称赞的产品，用于抽吸高粘性、高温和非牛顿流体。最近，它在多相流动（油-气-水）的海面和海底处理技术方面引领同侪。位于田纳西州孟菲斯的 Scienco 着重于农业化学分布泵系统。它采用“ *** art box”技术首创了封闭式传送系统。每个级别的福斯传统名称都有其显赫一时的历史。它们几乎都在形成主要行业贸易协会和制定这些组织标准中扮演着领导者的角色。这些标准包括：ANSI、API、ASME、ASTM、DIN、ISO、JIS 和其它国家标准和全球标准。

法国ENSIVAL-MORE

　建立于1868年的昂希法-磨锐(ENSIVAL-MORET)集团 *** 了Ensival、Moret、Kestner和Deplechin等欧洲著名品牌，已有160年生产泵的历史，分布在欧洲的几家工厂有很高的知名度。最近的几十年中，昂希法-磨锐(ENSIVAL-MORET)集团生产的泵已销往世界各地。

昂希法-磨锐(ENSIVAL-MORET)集团生产的泵成功地发展了其在石油，化工，医药，冶金和造纸等领域的生产技术，特别是石油化工、PTA、精细化工、冶金、氧化铝、磷肥、尿素、太阳能等行业的泵。此外，昂希法-磨锐(ENSIVAL-MORET)集团的一些专有技术能够满足一些特殊行业的要求，昂希法-磨锐(ENSIVAL-MORET)也是潜艇和舰艇用泵、放射性污染液体用泵开拓者。在PTA、 PP和PE、氧化铝、磷肥等许多行业，昂希法-磨锐(ENSIVAL-MORET)始终站在行业发展的前沿。

昂希法-磨锐(ENSIVAL-MORET)是全球唯一几家能提供满足 聚乙烯和聚丙烯工艺需要的高压轴流泵的企业。近几年，我们向上海赛科聚乙烯、兰州聚丙烯、大庆聚丙烯、浙江三园聚丙烯、中石油大港聚丙烯、中石油独山子聚乙烯、华锦聚乙烯等装置提供了高压轴流泵，并向华锦聚乙烯、中石化天津聚乙烯提供了浆料泵。

1994年收购法国KESTNER 泵，使公司成为氧化铝和冶金用泵的领导者。广西平果铝厂氧化铝装置、中铝河南分公司、中铝山西分公司、广西华银氧化铝、山西鲁能晋北氧化铝、河南香江万基氧化铝、河南中美铝业、三门峡铝业等企业使用了大批昂希法-磨锐(ENSIVAL-MORET)集团生产的泵，包括用于高压熔出的高温熔盐泵、含很强磨蚀性颗粒和腐蚀性介质的液下泵，以及蒸发装置轴流泵、进料泵和过料泵。

从中国贵州瓮福第一次引进磷肥技术开始，我们为翁福、云南富瑞、云南三环、中海油海南大尿素、重庆建峰化工大尿素等企业提供了大型立式低温闪冷轴流泵、高铬铸铁耐酸泵、石膏输送泵、尿素熔融泵等关键泵，为中国的农业现代化作出了贡献。
