​继电器接线图讲解全过程（一次讲透继电器的原理及接线方法）

继电器接线图讲解全过程（一次讲透继电器的原理及接线方法）

1 继电器工作原理

1. 当继电器的线圈断电，则继电器的公共端与常开触点断开、公共端与常闭触点就会闭合，此时电流就不会流过受控电器，受控电器就会停止工作。

2. 当给继电器的线圈供电，则继电器的公共端与常开触点闭合、公共端与常闭触点就会断开，此时电流就会流过受控电器，受控电器就会工作。

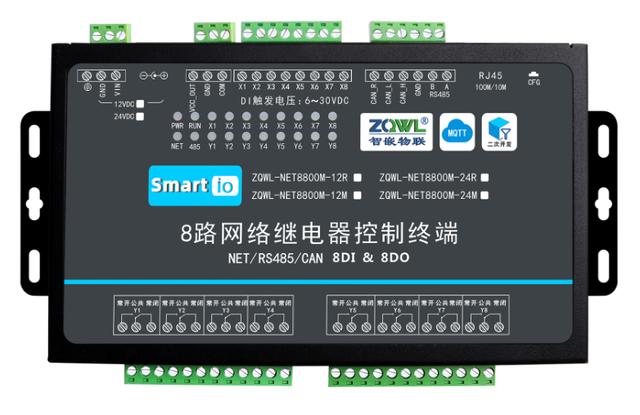

2 智嵌物联的IO控制器的继电器输出接口丝印说明

1. 继电器输出接口处印有：常开、公共端、常闭，分别对应继电器的常开、公共端、常闭。

2. 继电器输出接口处印有：NO、COM、NC，分别对应继电器的常开、公共端、常闭。

3. 继电器输出接口处印有开关图标，分别对应继电器的常开、公共端、常闭。

3 继电器输出（DO）接口接线说明

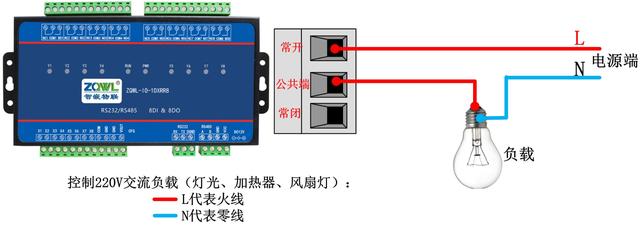

3.1 继电器直接控制交流负载接线说明

智嵌物联的IO控制器可直接控制用户的小功率的220V供电设备的电源通断。接线方法如所示，将设备的火线剪断，露出两个线头，分别接到设备的常开和公共端。

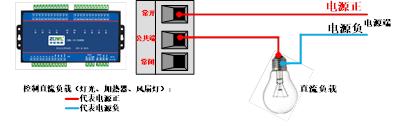

3.2 继电器直接控制直流负载接线说明

智嵌物联的IO控制器可直接控制用户的小功率的直流供电设备的电源通断。接线方法如所示，将设备的电源正剪断，露出两个线头，分别接到设备的常开和公共端。

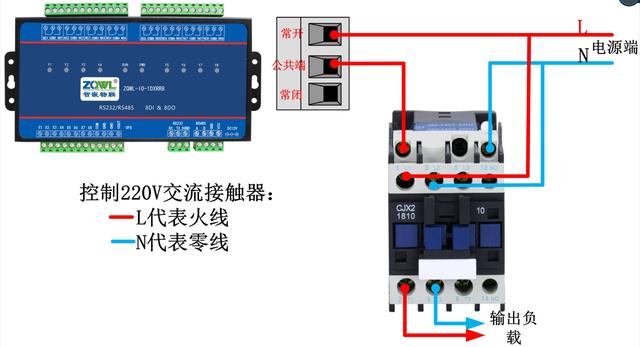

3.3 继电器控制220V交流接触器接线说明

若用户需要控制220V大功率负载，可使用220V交流接触器，即智嵌物联的IO控制器的继电器输出控制交流接触器的线圈的电源，来控制交流接触器触点通断，从而实现大功率设备的控制的需求。接线如所示。

3.4 继电器控制380V交流接触器接线说明

若用户需要控制380V大功率负载，可使用380V交流接触器，即智嵌物联的IO控制器的继电器输出控制交流接触器的线圈的电源，来控制交流接触器触点通断，从而实现大功率设备的控制的需求。接线如所示。

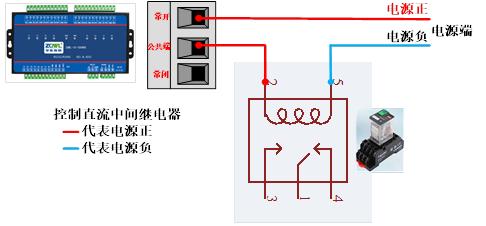

3.5 继电器控制直流中间继电器接线说明

若用户需要控制大功率负载，也可使用直流的中间继电器，即智嵌物联的IO控制器的继电器输出控制直流的中间继电器的线圈的电源，来控制中间继电器触点通断，从而实现大功率设备的控制的需求。接线如所示。

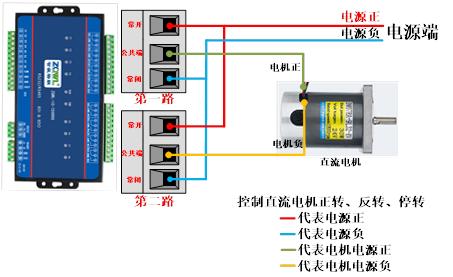

3.6 继电器控制直流电机正转、反转、停转接线说明

智嵌物联的IO控制器每两路继电器输出可一个直流电机的正转、反转、停转，直流电机的接线图如所示。

电机正转：第一路继电器公共端与常开触点闭合，第二路继电器公共端与常闭触点闭合。

电机反转：第一路继电器公共端与常闭触点闭合，第二路继电器公共端与常开触点闭合。

电机停转：第一、二路继电器公共端与常闭触点都闭合。

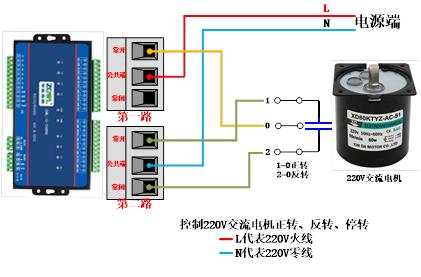

3.7 继电器控制220V交流电机正转、反转、停转接线说明

智嵌物联的IO控制器每两路继电器输出可一个220V交流电机的正转、反转、停转，220V交流电机的接线图如所示。

电机正转：第一路继电器公共端与常开触点闭合，第二路继电器公共端与常开触点断开。

电机反转：第一、二路继电器公共端与常开触点都闭合。

电机停转：第一、二路继电器公共端与常开触点都断开。

4 晶体管输出（DO）接线方式

智嵌物联的部分设备支持晶体管输出（DO），晶体管采用大功率的场效应管（MOSFET），可实现用户大功率直流负载的开关或外接直流中间继电器来控制交流负载。

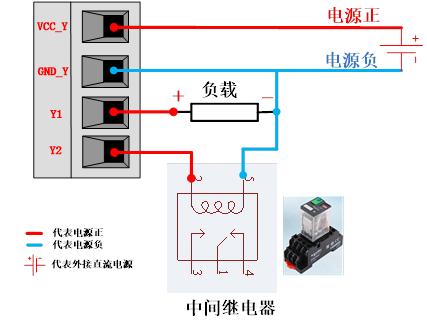

4.1 NPN类型输出接线方式

设备的端子丝印为VCC_Y，GND_Y，Y1~Y8。

NPN类型输出的特点是VCC_Y接电源正，GND_Y接电源负，Y1~Y8会输出低电平。具体接线方式如图。

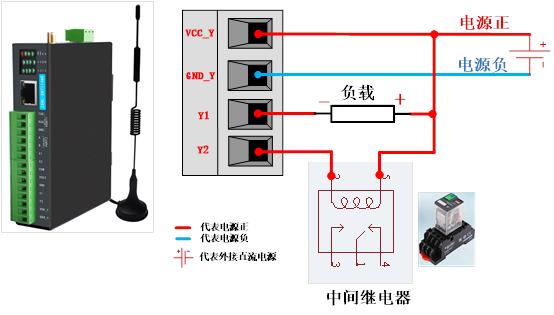

4.2 PNP类型输出接线方式

设备的端子丝印为VCC_Y，GND_Y，Y1~Y8。

PNP类型输出的特点是VCC_Y接电源正，GND_Y接电源负，Y1~Y8会输出高电平。具体接线方式如图。

,
