汽轮机工作原理和方法（汽轮机的工作原理及结构，你get到了吗？）

概念

汽轮机是用具有一定温度和压力的蒸汽来做功的回转式原动机 。按其做功原理的不同，可分为冲动式汽轮机和反动式汽轮机两种类型。

蒸汽热能转化为热能，热能转化为动能

冲动式汽轮机工作原理

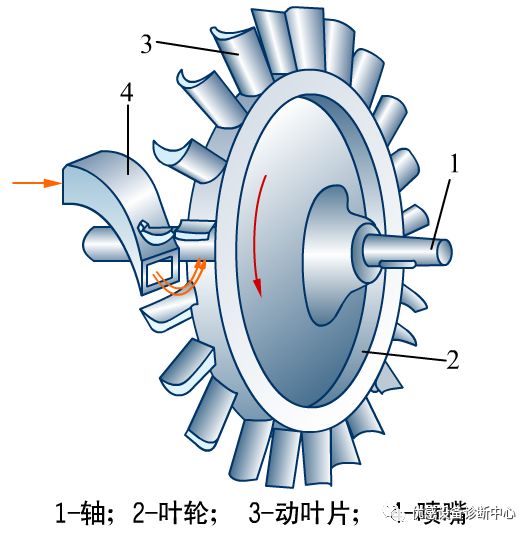

蒸汽在喷嘴中发生膨胀，压力降低，速度增加，热能转变为动能。高速汽流流经动叶片3时，由于汽流方向改变，产生了对叶片的冲动力，推动叶轮2旋转作功，将蒸汽的动能变成叶轮轴旋转的机械能。这种利用冲动力作功的原理，称为冲动作用原理。

单级冲动式汽轮机

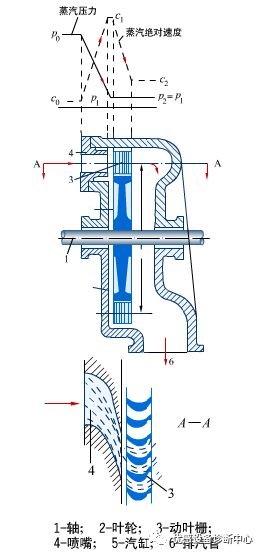

蒸汽在喷嘴中发生膨胀，压力由p0降至p1，流速从c0增至c1，将蒸汽的热能转变为动能。蒸汽进入动叶栅后，改变流动方向，产生了冲动作用力使叶轮旋转作功，将蒸汽动能转变为转子的机械能。蒸汽离开动叶栅的速度降至c2。由于蒸汽在动叶栅中不膨胀，所以动叶栅前后压力相等，即p1=p2。

双列汽轮机工作原理

多级冲动式汽轮机

下图所示为一种具有三个冲动级的多级冲动式汽轮机。整个汽轮机的比焓降分别由三个冲动级加以利用。蒸汽进入汽缸后，在第一级喷嘴2中发生膨胀，压力由p0降至p1，汽流速度由co增至c1，然后进入第一级动叶栅3中作功,作功后流出动叶栅的汽流速度降至c2，由于蒸汽在动叶栅中不发生膨胀，动叶栅后的压力（即第一级后压力）即等于喷嘴后的压力p1，从第一级流出的蒸汽，再依次进入其后的两级并重复上述作功过程，最后从排汽管中排出。

反动作用原理

蒸汽的热能转变为动能的过程，不仅在喷嘴中发生，而且在动叶片中也同样发生的汽轮机，叫做反动式汽轮机。

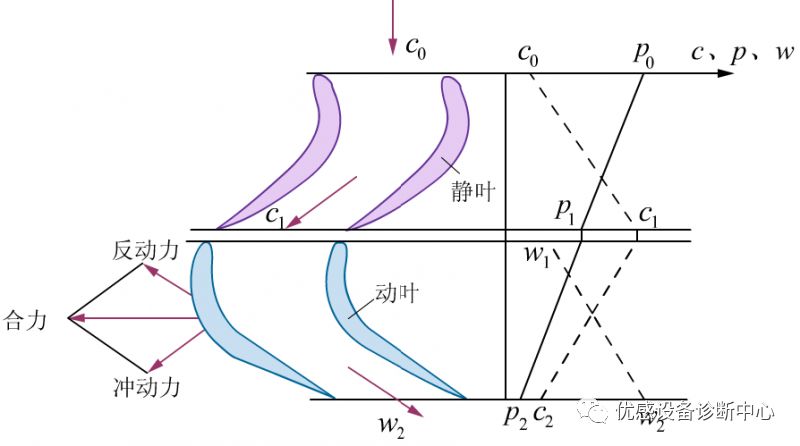

在反动式汽轮机中，蒸汽不但在喷嘴（静叶栅）中产生膨胀，压力由p0降至p1，速度由c0增至c1，高速汽流对动叶产生一个冲动力；而且在动叶栅中也膨胀，压力由p1降至p2，速度由动叶进口相对速度w1增至动叶出口相对速度w2,汽流必然对动叶产生一个由于加速而引起的反动力，使转子在蒸汽冲动力和反动力的共同作用下旋转作功。

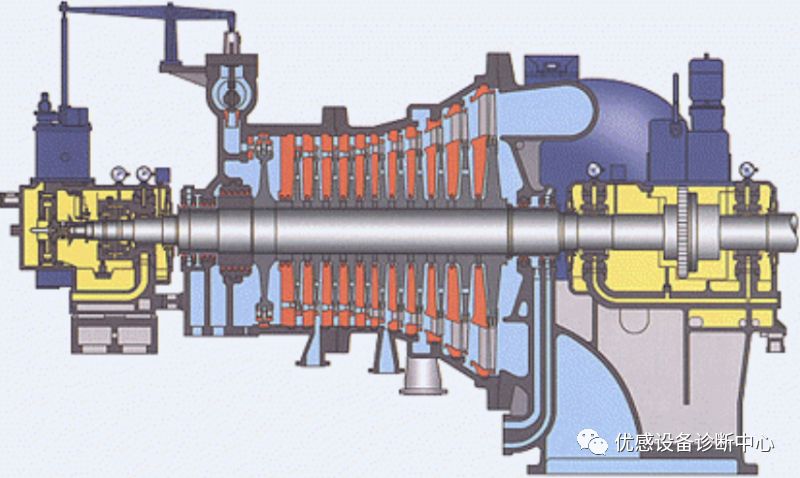

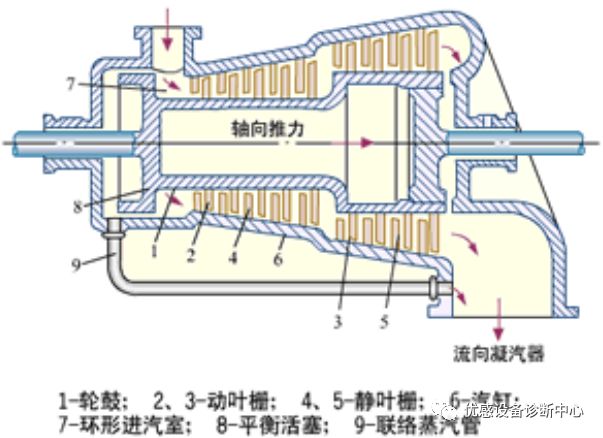

多级反动式汽轮机剖面图

汽轮机的结构

汽轮机由转动部分和静止部分所组成。汽轮机转动部件的组合体称为转子，它包括主轴、叶轮(或转鼓)、动叶栅、联轴器及装在轴上的其他零件。蒸汽作用在动叶栅上的力矩，通过叶轮、主轴和联轴器传递给发电机或其他设备，并使它们旋转而作功。汽轮机的静止部分包括基础、台板(机座)、汽缸、喷嘴、隔板、汽封、轴承等部件，但主要是汽缸和隔板。

汽轮机剖面图

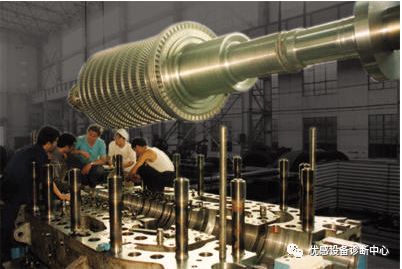

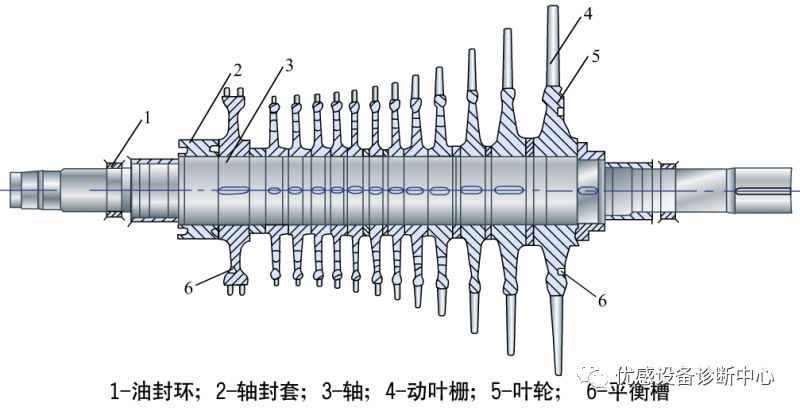

汽轮机转子

汽轮机转子在高温蒸汽中高速旋转，不仅要承受汽流的作用力和由叶片、叶轮本身离心力所引起的应力，而且还承受着由温度差所引起的热应力。此外，当转子不平衡质量过大时，将引起汽轮机的振动。因此，转子的工作状况对汽轮机的安全、经济运行有着很大的影响。

套装转子

套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套(过盈配合)在主轴上，并用键传递力矩。主轴加工成阶梯形，中间直径大，只适用于中、低参数的汽轮机和高参数汽轮机的中、低压部分，其工作温度一般在400℃以下。

组合转子

根据各段的工作条件不同，在同一转子上，高压部分采用整锻结构，中、低压部分采用套装结构，从而兼得整锻转子和套装转子的优点。组合转子广泛用于高参数、中等功率的汽轮机上。

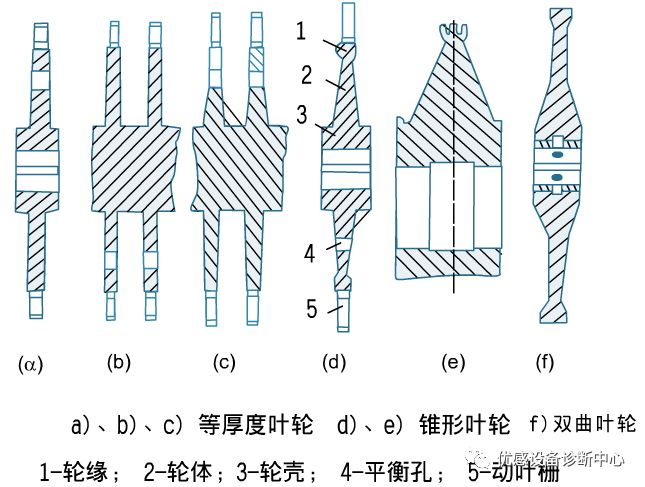

叶轮的结构

叶轮是一种圆盘形的零件，它一般由轮缘、轮体(轮面)和轮壳三部分组成。轮缘用来固定叶片，其具体结构与叶片的受力情况及叶根形状有关，大多数轮缘具有比轮体为大的截面。轮壳是叶轮套于主轴上的配合部分，故只有套装转子才有，其结构取决于叶轮在主轴上的套装方式，为了保证轮壳有足够的强度，轮壳部分一般都要加厚。轮体是叶轮的中间部分，它起着连接轮缘与轮壳的作用，其断面应根据受力情况来确定。

叶轮的结构型式

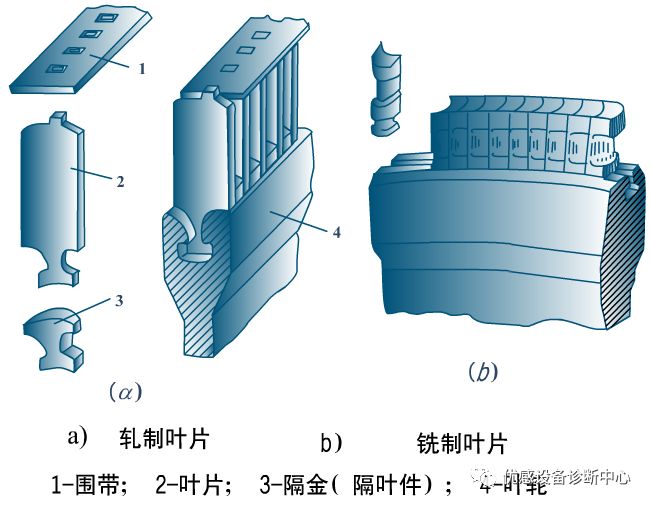

动叶片的结构

动叶片是汽轮机中数量最大和种类最多的零件，它的结构、材料和装配质量对汽轮机的安全和经济运行有极大的影响。在汽轮机的事故中，叶片事故约占60%～70%左右，所以必须予以足够的重视。叶片应具有良好的流动特性、足够的强度、满意的转动特性、合理的结构和良好的工艺性能。

弯扭叶片

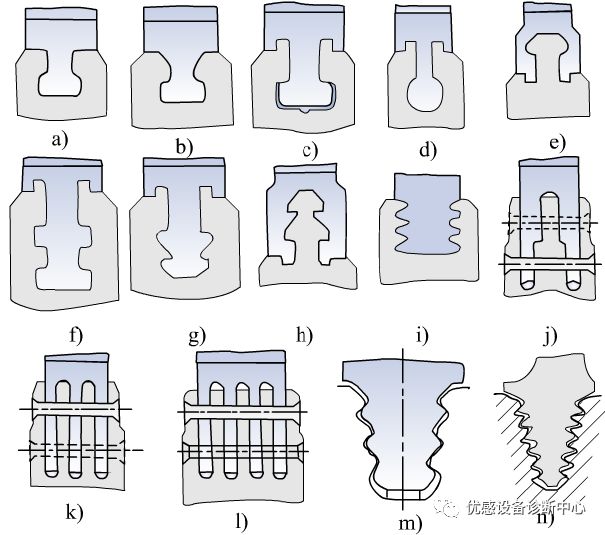

叶根和轮缘结构

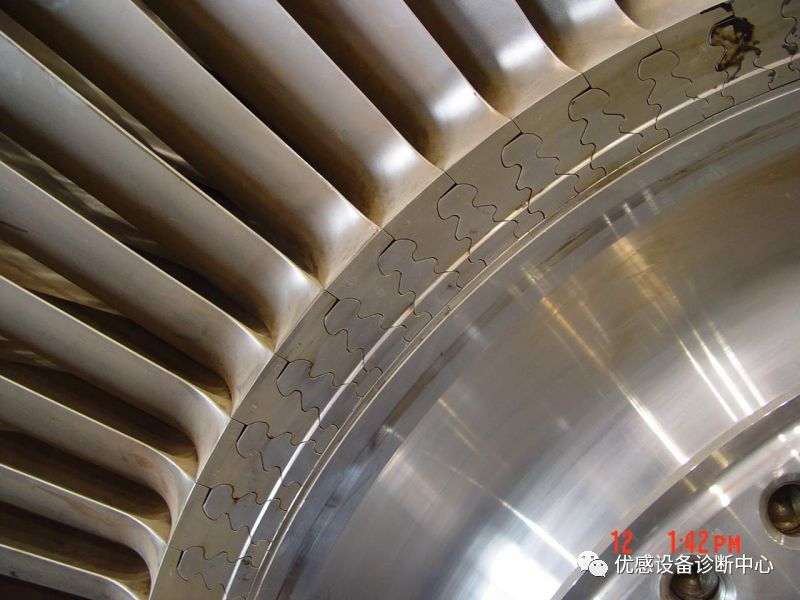

叶片通过叶根固定在叶轮上，叶根与叶轮的连接应该牢固可靠，而且应保证叶片在任何运行条件下不会松动。同时，叶根的结构应在满足强度的条件下尽量简单，使制造、安装方便，并使叶轮轮缘的轴向尺寸为最小。随着动叶片的圆周速度和长度的不同，其叶根所受的作用力也不同，这就需要采用不同的叶根结构型式。

叶片与叶轮装配实例

汽缸的结构

汽缸从高压向低压方向看，大致上呈圆筒形或圆锥形。为了便于加工、安装及检修，汽缸一般作成水平对分式，即分为上、下汽缸，水平结合面一般用法兰螺栓连接，另外，为了合理利用材料和便于加工、运输，汽缸也常按缸内压力高低沿轴向分为几段，垂直结合面也采用法兰螺栓连接，由于垂直结合面一般不需拆卸，为保证其严密性，有些汽缸还在结合面的内圆加以密封焊。

转子与下汽缸

转子就位下汽缸内

隔板结构

隔板用于固定喷嘴叶片，并将整个汽缸内部空间分隔成若干个汽室。它主要由隔板体，喷嘴叶栅和隔板外缘等部分组成。隔板通过外缘直接安装在汽缸或隔板套内专门的凹槽中。为了安装和拆卸方便，隔板沿水平中分面对分为上、下两半块，称上、下隔板。为了使上下隔板对准，并防止漏汽，在水平中分面加装密封键和定位销。在隔板体的内孔壁有安装汽封环的槽道。

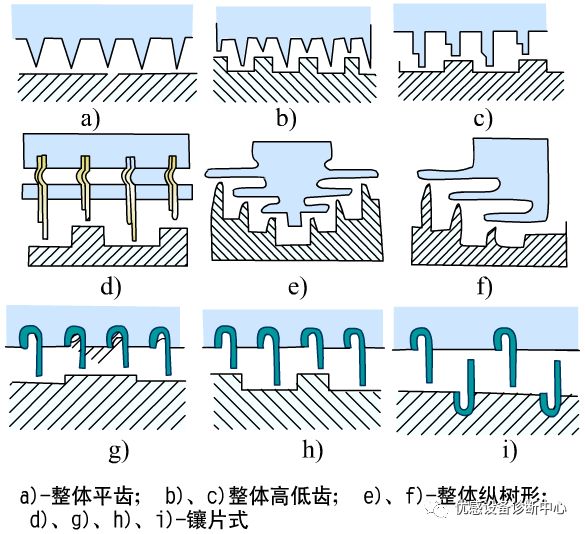

汽 封

汽轮机通流部分的动、静机件之间，为了避免碰磨，必须留有一定的间隙，而间隙的存在又会导致漏汽，使汽轮机效率降低。为此，在汽轮机动、静机件的有关部位设有密封装置，通常称为汽封。

汽轮机安装现场
