6线风暖浴霸接线图 步骤

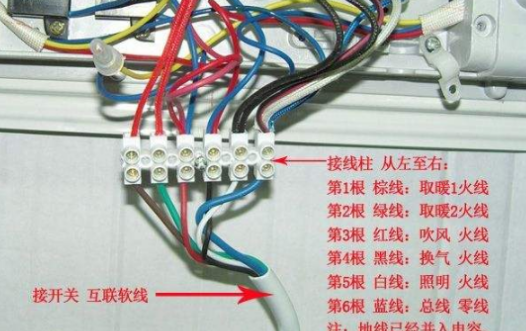

6线风暖浴霸接线图：

六行是：

棕色，白色，黄色，黑色和蓝色。红色的。棕色是火线，其他5个都是出线，也就是控制线，电源棕色线和蓝色线可以按照图例连接，不同品牌的浴吧布线，电线的颜色略有不同，可以参考浴吧的手动布线。

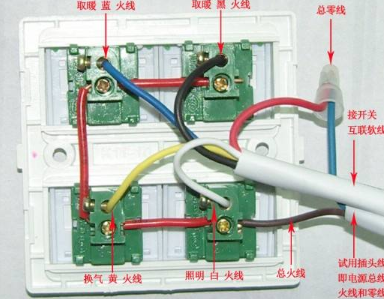

浴霸开关接线：

1、浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。

2、四位开关火线分别和四个开关小模块并联起来，

3、两路取暖、照明、排气的控制线，分别接入开关对应的接线孔。

保养方法：

1、浴霸电源配线系统要规范。

浴霸的功率最高可达1100W以上，因此，安装浴霸的电源配线必须是防水线，最好是不低干1mm的多丝铜芯电线，所有电源配线都要走塑料暗管镶在墙内，绝不许有明线设置，浴霸电源控制开关必须是带防水10A以上容量的合格产品，特别是老房子浴室安装浴霸更要注意规范。

2、注意浴霸的厚度不宜太大。

在安装问题上，消费者在选购时一定要注意浴霸的厚度不能太大，一般的在20公分左右即可。因为浴霸要安装在房顶上，若想要把浴霸装上必须在房顶以下加一层顶，也就是我们常说的PVC吊顶或是集成吊顶，这样才能使浴霸的后半部分可以夹在两顶中间,如果浴霸太厚，装修就困难了。

以上内容参考：百度百科–风暖型浴霸

卫生间五合一浴霸怎么拆卸

4个开关火线与电源的4个小开关模块并联，再将2个加热、照明、排气控制线连接到相应的接线孔。下面是接线图:

卫生间五合一浴霸灯开关有五根导线，分别为加热、照明和排气两种方式。剩下的是一根普通的电线连接到零线，零线和电源零线是并联的。

扩展资料：

卫生间五合一浴霸灯是很多家庭洗澡时首选的加热设备(行业中也称多功能加热器)。卫生间五合一灯泡系列浴霸:以专用红外石英加热灯泡为热源，通过直接辐射加热室内空气，无需预热，即可瞬间获得广泛的加热效果。

卫生间五合一浴霸灯的功能是温暖自己，改变一个人的空气，照射、使用2或4 275 w硬石英防爆灯泡来温暖自己，浓度是影响强烈，打开一盏灯能够温暖自己，不需要预热。

适合人群非常快节奏的生活。双浴霸是专为已安装通风机或低矮浴室、旧屋浴室而设计的，特点是安装方便。

卫生间风暖浴霸怎么接线

如图所示：接法1，把总线改成4平方最好，或者保险起见总线和风暖浴霸改成4平方，灯泡的2.5就够。

一根2芯的电源线（颜色 ：蓝， 红） 一根5芯的接开关线颜色（白、蓝、棕、黑、黄），开关接线为 ：白线接开关照明。蓝线接开关换气。棕线接开关换气的下边铜柱。黑线接取暖（控制2个取暖灯），黄线接取暖（控制2个取暖灯）。装修预留线为 ，开关处有5条线。

扩展资料：

注意事项：

1、灯泡系列浴霸：以特制的红外线石英加热灯泡作为热源，通过直接辐射加热室内空气，不需要预热，可在瞬间获得大范围的取暖效果。其功能是取暖、换气、照明，采用2盏或4盏275W硬质石英防爆灯泡取暖，效果集中强烈，一开灯即可取暖，无需预热，非常适合生活节奏快捷的人群。

2、PTC(一种陶瓷电热元件)系列浴霸：以PTC陶瓷发热元件为热源，具有升温快、热效率高、不发光、无明火、使用寿命长等优点，同时具有双保险功能，非常安全可靠。

3、双暖流系列浴霸：采用远红外线辐射加热灯泡和PTC陶瓷发热元件联合加热，取暖更快，热效率更高。

五合一浴霸包括什么功能

就是有一个大灯泡子＋一个暖风机

开开以后可以把浴室浓得暖和点！

以上就是关于什么是浴霸图片,6线风暖浴霸接线图 步骤的全部内容，以及什么是浴霸的相关内容,希望能够帮到您。
