igbt是什么意思

IGBT（Insulated Gate Bipolar Transistor），绝缘栅双极型晶体管，是由BJT（双极型三极管）和MOS（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件， 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。

GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

扩展资料：

IGBT是将强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(on)数值高的特征，IGBT消除了现有功率MOSFET的这些主要缺点。

虽然最新一代功率MOSFET 器件大幅度改进了RDS(on)特性，但是在高电平时，功率导通损耗仍然要比IGBT 技术高出很多。较低的压降，转换成一个低VCE(sat)的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。

IGBT是什么电子元件

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。

GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

分类

1、低功率IGBT

IGBT应用范围一般都在600V、1KA、1KHz以上区域，为满足家电行业的发展需求，摩托罗拉、ST半导体、三菱等公司推出低功率IGBT产品，实用于家电行业的微波炉、洗衣机、电磁灶、电子整流器、照相机等产品的应用。

2、U-IGBT

U（沟槽结构）–IGBT是在管芯上刻槽，芯片元胞内部形成沟槽式栅极。采用沟道结构后，可进一步缩小元胞尺寸，减少沟道电阻，进步电流密度，制造相同额定电流而芯片尺寸最少的产品。现有多家公司生产各种U—IGBT产品，适用低电压驱动、表面贴装的要求。

3、NPT-IGBT

NPT（非穿通型）–IGBT采用薄硅片技术，以离子注进发射区代替高复杂、高本钱的厚层高阻外延，可降低生产本钱25%左右，耐压越高本钱差越大，在性能上更具有特色，高速、低损耗、正温度系数，无锁定效应，在设计600—1200V的IGBT时，NPT—IGBT可靠性最高。

扩展资料：

发展历程

1979年，MOS栅功率开关器件作为IGBT概念的先驱即已被介绍到世间。这种器件表现为一个类晶闸管的结构（P-N-P-N四层组成），其特点是通过强碱湿法刻蚀工艺形成了V形槽栅。

80年代初期，用于功率MOSFET制造技术的DMOS（双扩散形成的金属-氧化物-半导体）工艺被采用到IGBT中来。在那个时候，硅芯片的结构是一种较厚的NPT（非穿通）型设计。

90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成（LSI）工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通（PT）型芯片结构。在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。

硅芯片的重直结构也得到了急剧的转变，先是采用非穿通（NPT）结构，继而变化成弱穿通（LPT）结构，这就使安全工作区（SOA）得到同表面栅结构演变类似的改善。

参考资料来源：百度百科-IGBT

igbt是什么东西啊

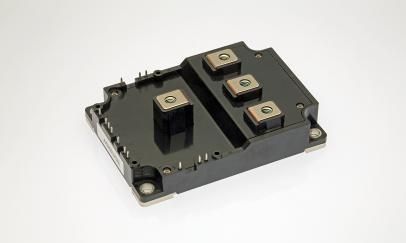

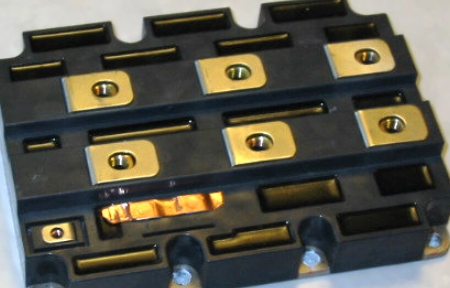

IGBT是英文单词Insulated Gate Bipolar Transistor，它的中文意思是绝缘栅双极型晶体管。从功能上来说，IGBT就是一个电路开关，优点就是用电压控制，饱和压降小，耐压高。用在电压几十到几百伏量级、电流几十到几百安量级的强电上的。而且IGBT不用机械按钮，它是由计算机控制的。所以有了IGBT这种开关，就可以设计出一类电路，通过计算机控制IGBT，把电源侧的交流电变成给定电压的直流电，或是把各种电变成所需频率的交流电，给负载使用。这类电路统称变换器。IGBT模块具有节能、安装维修方便、散热稳定等特点；当前市场上销售的多为此类模块化产品，一般所说的IGBT也指IGBT模块；随着节能环保等理念的推进，此类产品在市场上将越来越多见；IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，作为国家战略性新兴产业，在轨道交通、智能电网、航空航天、电动汽车与新能源装备等领域应用极广。向左转|向右转扩展资料；方法IGBT是将强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。由于实现一个较高的击穿电压BVDSS需要一个源漏通道，而这个通道却具有很高的电阻率，因而造成功率MOSFET具有RDS(on)数值高的特征，IGBT消除了现有功率MOSFET的这些主要缺点。虽然最新一代功率MOSFET 器件大幅度改进了RDS(on)特性，但是在高电平时，功率导通损耗仍然要比IGBT技术高出很多。较低的压降，转换成一个低VCE(sat)的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。导通IGBT硅片的结构与功率MOSFET 的结构十分相似，主要差异是IGBT增加了P+基片和一个N+缓冲层(NPT-非穿通-IGBT技术没有增加这个部分)。其中一个MOSFET驱动两个双极器件。基片的应用在管体的P+和 N+区之间创建了一个J1结。当正栅偏压使栅极下面反演P基区时，一个N沟道形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。如果这个电子流产生的电压在0.7V范围内，那么，J1将处于正向偏压，一些空穴注入N-区内，并调整阴阳极之间的电阻率，这种方式降低了功率导通的总损耗，并启动了第二个电荷流。最后的结果是，在半导体层次内临时出现两种不同的电流拓扑：一个电子流(MOSFET电流)；一个空穴电流(双极)。关断

当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子(少子)。这种残余电流值(尾流)的降低，完全取决于关断时电荷的密度，而密度又与几种因素有关，如掺杂质的数量和拓扑，层次厚度和温度。少子的衰减使集电极电流具有特征尾流波形，集电极电流引起以下问题：功耗升高；交叉导通问题，特别是在使用续流二极管的设备上，问题更加明显。鉴于尾流与少子的重组有关，尾流的电流值应与芯片的温度、IC 和VCE密切相关的空穴移动性有密切的关系。因此，根据所达到的温度，降低这种作用在终端设备设计上的电流的不理想效应是可行的。

igbt是什么电子元件

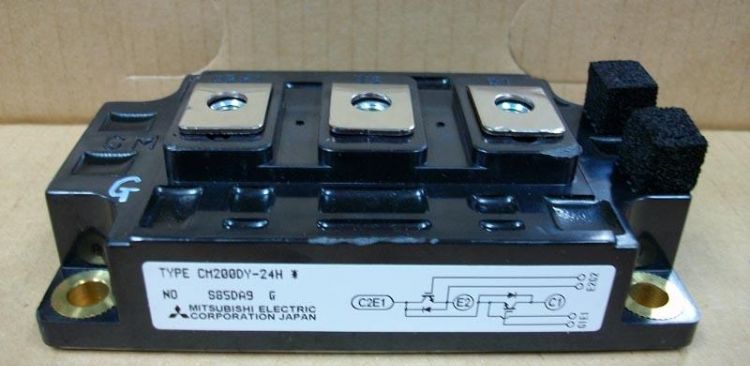

IGBT：绝缘栅双极型晶体管

具有场效应管的输入阻抗高，双极型晶体管饱和压降低的特点。

从输入看，符合场效应管的特性，从输出看符合双极型晶体管的特性。

常作为功率器件。
