第一节 常用电工工具

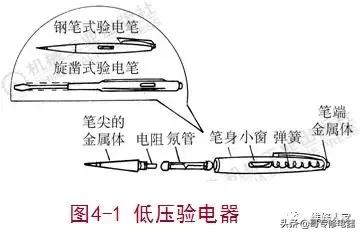

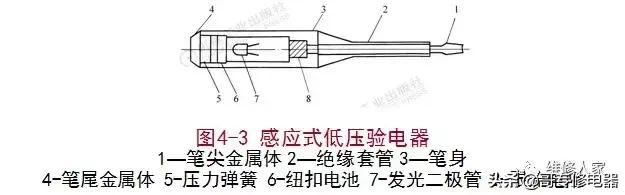

一、低压验电器

1.低压验电器的结构

2.低压验电器的作用

（1）区别相线和零线

（2）区别直流电和交流电

（3）识别相线碰壳

3.使用验电器的注意事项

1）验电器使用前，应在已知带电体上测试，证明验电器确实良好方可使用

2）使用时，应使验电器逐渐靠近被测物体，直至氖管发光；氖管不发光时，人体才可与被测体试接触

3）螺钉旋具式验电器刀杆较长，应加套绝缘套管，避免测试时造成短路及触电事故

二、螺钉旋具和活扳手

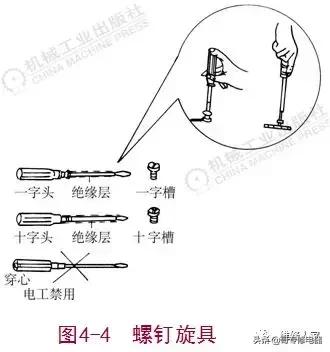

1.螺钉旋具

2.活扳手

三、钢丝钳

1.电工钢丝钳的构造和用途

钳口用来弯绞或钳夹导线线头；齿口用来紧固或起松螺母；刀口用来剪切导线或剖削软导线绝缘层；铡口用来铡切电线线芯、钢丝或铁丝等较硬金属

2.使用电工钢丝钳的安全知识

1）使用前，必须检查钢丝钳绝缘柄是否完好。如果绝缘柄损坏不得使用，以免带电作业时发生触电事故。

2）使用电工钢丝钳剪切带电导线时，不得用刀口同时剪切相线和零线，或同时剪切两根相线，以免发生短路事故

八、常用电动工具

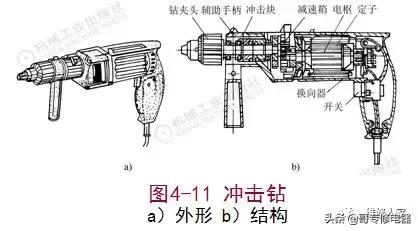

1.冲击钻

（1）作为普通电钻使用

（2）作为冲击钻使用

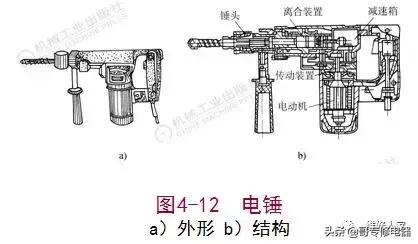

2.电锤

第二节 导线的连接

导线连接的基本要求有以下几点：

1）电气接触应较好，即接触电阻要小

2）要有足够的机械强度

3）连接处的绝缘强度不低于导线本身的绝缘强度

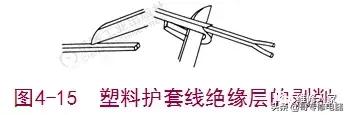

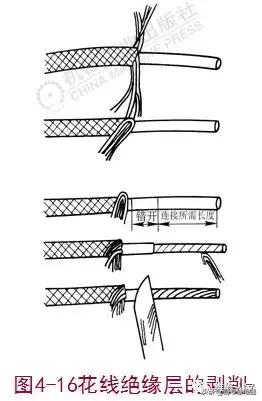

一、导线的剖削

二、导线的连接

1、铜芯导线的连接

（1）单股铜芯导线的直接连接

1）绝缘层剥削长度为导线直径的70倍左右，去掉氧化层

2）把两线头的芯线成X形交叉，互相绞绕2～3圈

3）然后扳直

4）将两个线头在芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线的末端

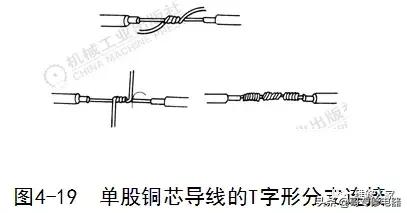

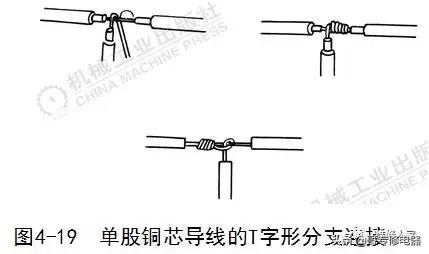

（2）单股铜芯导线的T字形分支连接

1）将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出约3～5mm，然后按顺时针方向缠绕支路芯线，缠绕，6～8圈后，用钢丝钳切去余下的芯线并钳平芯线末端。

2）对于较小截面（截面积小鱼1.5mm2)芯线的T字形分支连接，应先分支导线在主线上环绕成结状，然后再把支路芯线先头抽紧扳直，紧密缠绕6～8圈；剪去多余芯线，钳去切口毛刺。

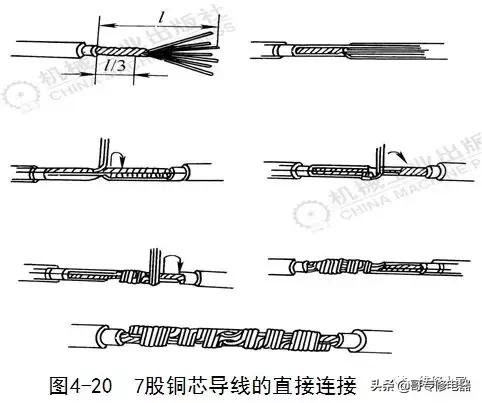

（3）7股铜芯导线的直接连接

1）绝缘层剥削长度为导线直径的21倍左右。

2）将割去绝缘层的芯线头散开并拉直，接着把离绝缘层最近的1/3线段的芯线绞紧，然后把余下的2/3芯线头分散成伞状，并将每根芯线拉直。

3）把两个伞状芯线线头隔根对插，并捏平两端芯线。

4）把一端的7股芯线按2、2、3根分成三组，接着把第一组的2根芯线扳起，垂直于芯线，并按顺时针方向缠绕。

5）缠绕两圈后，将余下的芯线向右扳直，再把下边第二组的2根芯线扳起垂直于芯线，也按顺时针方向紧紧压住前2根扳直的芯线缠绕。

6）缠绕两圈后，也将余下的芯线向右扳直，再把下边第三组的3根芯线扳起，按顺时针方向紧压前4根扳直的芯线向右缠绕。

7）缠绕3圈后，切去每组多余的芯线，钳平线端。

8）用同样的方法缠绕另一边芯线。

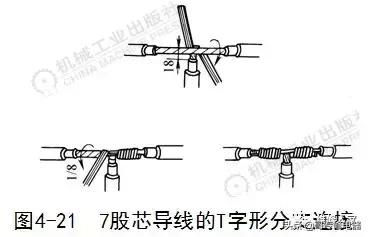

（4）7股芯导线的T字形分支连接

1)把分支芯线散开钳直，接着把离绝缘层最近的1/8线段的芯线绞紧，把支路线头7/8的芯线分成两组。

2)把右边3根芯线的一组在干线一边按顺时针方向紧紧缠绕3～4圈，钳平线端，再把左边4根芯线的一组芯线按逆时针方向缠绕。

3)逆时针缠绕4～5圈后，钳平线端。

2.铝芯导线的连接

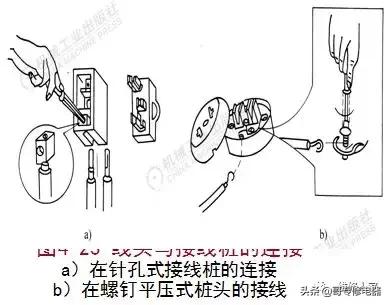

3.线头与接线桩的连接

（1）线头与针孔式接线桩的连接

（2）线头与螺钉平压式桩头的接线

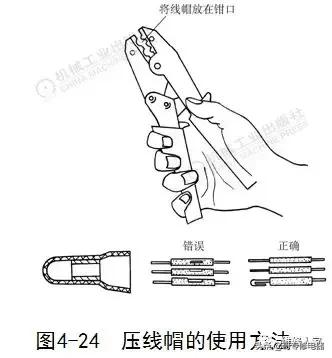

4.压线帽的使用

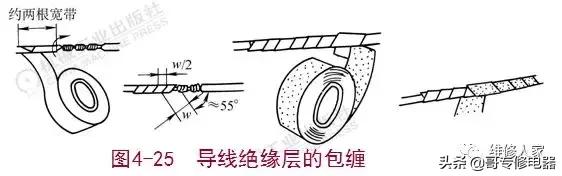

三、导线的绝缘恢复

注意事项如下：

1）在380V线路上恢复导线绝缘时，先包缠1～2层黄腊带，然后包缠1层黑胶布。

2）在220V线路上恢复导线绝缘时，先包缠1层黄腊带，再包缠1层黑胶布，或只包两层黑胶布。

3）绝缘带存放时要避免高温，也不可接触油类物质。

,
