随着社会的进步、科技的发展，我们的生活水平不断提高。一些家用电器也是千姿百态,而这些电器其中有一些大功率电器,如:热水器、电茶壶、电磁炉等。给我们带来方便的同时也带来了一些负面影响,如火灾等事故，大多都是这些电器惹得祸。而一些学校为了防止学生用大功率也是想尽了办法，其中用限电器就是一种解决的办法。而这些限电器就给学生带来了不便，有一些学生为了用大功率不惜冒着危险把限电器卸下，或者有的偷电用等。其实，我们学生可以完全不用动任何东西就可以，只需动动手就行，也冒不着那我危险，是吧！接下来我教大家如何破解让人发愁的限电器。

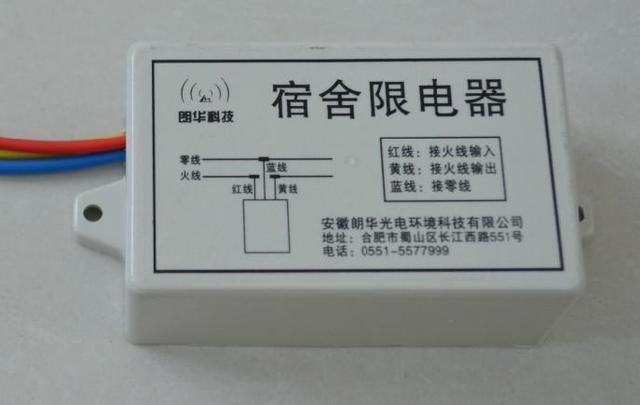

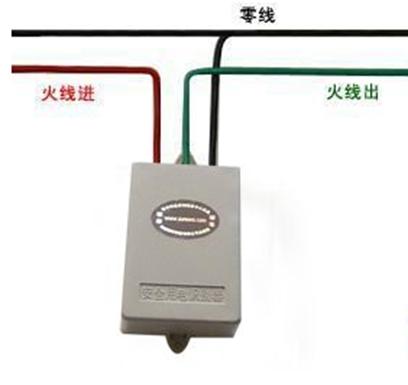

一、 我们先来了解一下限电器的原理

节约电能，减少乃至杜绝无为的电耗，既利于国家，更利于用电单位，是用电单位节资的一个有效途径。基于这样的思想，设计了限电器电路，用以限制某些非合理用电者的用电行为。

1、 限电器的组成及其原理

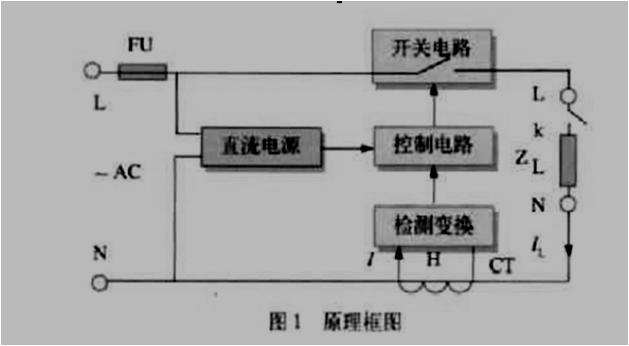

框图及原理,图1所示是限电器的原理框图，它由电流检测及变换电路、控制器电路、开关电路及直流电源电路四部分组成。当负载电流未超过限定值时，检测变换电路输出一个未超限电流信号，控制电路不动作，开关电路通，执行正常供电。当负载电流超过限定值时，检测变换电路输出一个超限电流信号，控制电路动作，关断开关电路，执行停电操作。之后，控制电路自动间隔一个可设定的小时段再次接通电路，如果负载电流依然超限，则开关电路再次关断，继续停电。否则，执行正常供电。直流电源为控制电路提供一个稳定的直流工作电压。

2.电路原理分析

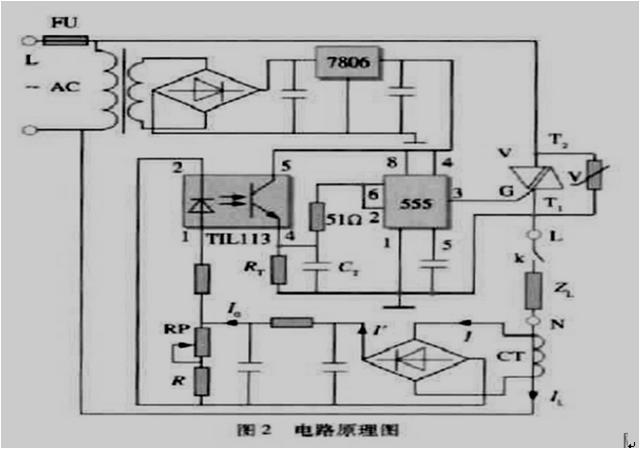

图2 所示电路是根据原理框图设计的限电器电路。电流互感器CT用来检测负载电流IL是否超限，其二次电流I与一次电流之间有一固定的线性关系，后接一个整流、滤波电路把检测到的交流电流转换成直流电流IO，送给控制器电路作为控制器的控制信号。控制器由光电耦合隔离器TIL113、集 成电路555定时器及电阻、电容等组成。当负载电流在限定值以内时，送入控制器的直流电流IO小于控制器动作电流临界值，光耦内部发光二极管趋于截止而发光微弱，内部光电三极管也趋于截止，发射极为低电平，低电平控制由555定时器构成的施密特电路，施密特电路输出高电平，用此高电平去 控制开关元件双向晶闸管V，V导通，给负载正常供电。当负载电流超过限定值时，检测变换电路送给控制器的直流电流 IO大于控制器动作电流临界值，光耦内部发光二极管导通而发强光，内部光电三极管因强光照射而饱和导通，直流电源E通 过饱和导通的光电三极管迅速给电容CT充电，电容电压即刻升至大于2/3E，以即光电三极管发射极变为高电平，施密特电路翻转输出低电平，开关元件双向晶闸管V(当电源电压为零时)关断，执行对负载停电。

电阻RT和电容CT组成一个简单的定时器电路，用以实现控制器关断及再次接通电路的间隔小时段。V关断后，检测变换电路输出电流变为零，光电三极管恢复截止，已充电压值为2/3E的电容CT通过电阻RT放电，亦即定时开始，经过一个小的定时段，电容CT上电压下降到低于1/3E，即定时结束，施密特电路又输出高电平，V再次导通，给负载供电。若此时负载电流依然超限，检测变换电路仍然输出一个大于控制器临界值的直流电流，控制器再次关断V，执行断 电操作；若此时负载电流减至限定值以内，则限电器执行正常供电。 电位器RP、电阻R组成一个放电及整定调节电路。V 关断后，检测变换电路输出电流本应即刻变为零，但因π形滤波器中电容存储电荷的作用，IO实际并不会即刻变为零而 是渐变减小到零。设置RP、R后可大大地加快IO减小到零的过程，以保证下次电路接通时IO能真正反应IL大小的实际情况。电位器RP、电阻R同时又是一个分流器电路，调节电位器RP可改变该支路电流的大小，这实际上相当于改变了控制器动作电流的临界值，这将为限电器电流整定的实际操作提供方便。

二、 了解了原理我们来一起破解限电器吧！

其实限电器是一种以阻性负载来控制市电的通断,我们完全可以避开阻性负载,把电器改为感性的或容性的,这样可以避开限电器的控制.可能很多同学都有这种经历，在寝室里 4 台电脑开着，电扇开着、日光灯开着都可以正常运行， 没有任何问题， 但是什么电器都不开， 就插了一个小小的电热杯，电表就跳闸了. 若是遇到哪位同学正在用电脑，更是可以听见抓狂的叫声。为什么会出现这种现象呢？电脑的电源都是 250W～300W 的，4 台电脑功率之和绝对在一个电热杯之上，但为什么可以带 4 台电脑同时工作但不能接入一个 300W 的电热杯呢？两者有什么不同呢？下面我们就来研究一下。

我们平时使用的最多的加热装置就是热得快、电热杯或者电饭锅，它们的工作原理就是电流流过电阻丝，电阻丝发热来烧水。对于 220V 电网来说，这类负载相当于一个纯电阻接到电网里，学过电路的同学都知道，交流 220V 加到电阻上，其两端的电压波形和流过电阻的电流波形是同相的，两者相位差是 0。这类负载我们称之为纯电阻性负载。计算机相当于什么负载呢？我们知道我们的电脑机箱的后上方，有一个方块状的铁盒子，那就是计算机的电源。这个电源对于电网来说，就是电网的一个负载。计算机的电源是开关电源属于非线性负载。把计算机的开关电源当做 220V 电网的一个负载，这种负载在 220V 市电输入端看来等效于一个容性负载，虽然它的电压波形还是正弦波，但是它的电流波形已经畸变了，不再是规则的正弦波，而是接近脉冲波的波形（其实这种非线性负载才是对电网有危害的恶性负载，会给电网带来高次谐波）。 那么电表如何识别这两种负载呢？方法有很多种，但都是通过单片机 AD 转换器， 220V 输出端的电压电流的波形实时采样，对然后编制相应的程序，通过算法，判断这两种负载的功率各占多大的比例，仅仅限制纯电阻性负载的接入，或者是检测总电流，限制总功率。鉴于本文是发表在非专业论坛，就不详细描述判断过程了。对于部分目前广泛使用的监视平均功率的电表，用一只整流二极管或快恢复二极管（反 向耐压值 450V 以上，最大电流 6A 以上，为安全起见，留有一定裕度）串联在热得快上，相当于半波整流，减少了一半的电压， 那么根据 P=(U^2)/R,(1000W 的热得快电阻为 50 欧姆左右)。可以求得，平均功率已经减小到了额定功率的 1/4，也就是 250W，但实际上瞬时功率与未改装之前相同，只是改装后只有改装前一半的导通时间，平均到整个周期上，平均功率才下降了。这种办法只能骗过监视平均功率的电表，对于监视峰值电流的电表，还是逃不过它的眼睛。 采用二极管的方式比较简便，但是，由于功率只有原来的 1/4，加热时间会变得很长。

1、 方法一

打开你宿舍里所有的电器都打开(如:如光灯,电风扇,电脑之类的) 因为一般的限制大功率电器都是限制在500W以内但是不会像精确地数字记录的那样就是真正的500W,一般情况下打开所有的电器的话宿舍的电压可以提升很多大概能够提供500W左右的电器啦,这是你在插上大功率(最好不要超过一千瓦),再插上的三秒钟之内,要关掉所有的电器(除大功率外),这时你会发现并没有跳闸。

2、 方法二

使用日光灯整流器移相！平时在插座上插上日光灯的那个整流器（五金商店有售），接入到线路中。限电器的判断就如同废物。4个40W整流器并到220上，至少有1500W空间——最好买电子的整流器（体积小、不会有什么噪声。普通的又沉而且时间长了有共鸣会很烦人。

3、 方法三

购买一个变压器：这个变压器比较特别——第一，必须是1:1比例变压（就是输入220V电压，输出也是220V）；第二，必须是个交流变压器。

4、方法四

最有效的方法是做一个反限电器插座,仅需几元钱就搞定，如没有电子电路知识的可以从网上买到这样的插座，电路如下图所示，利用双向晶闸管的双向导通能力，控制导通角从而控制输出电压和电流的相位角，把阻性负载变为容性或者感性从而骗过限电器。

反限电器插座电路图

,
