本文上、中篇展示了396厂的主流系列产品——各种口径的“健卫”牌步枪与猎枪，下篇将继续展示396厂的另一系列产品——“快鹿”牌气枪。

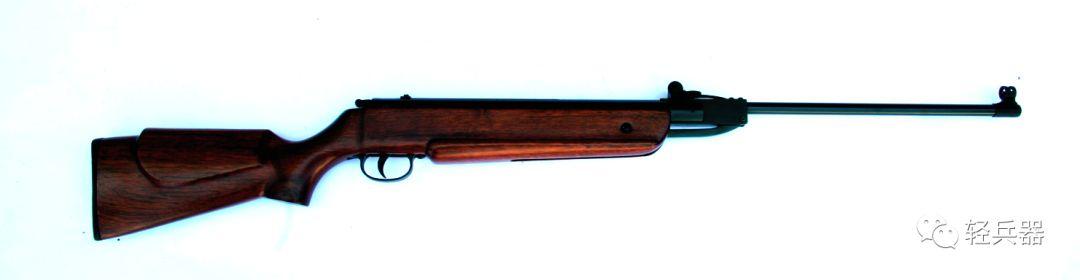

KL-7型4.5mm高压气枪右视图

KL（“KL”为“快鹿”的汉语拼音缩写）牌气枪系列是国营第396厂生产的又一大系列产品，其包括KL-1、LK-3、KL-3B、KL-5、KL-5A、KL-QB17、KL-7等型号的高压气枪，其中KL-5、KL-5A及KL-7只有4.5mm口径，其他型号有4.5mm、5.5mm两种口径，均采用压缩空气的方式提供发射动力。

396厂于1980年6月开始测绘设计第一代KL产品——KL-1型4.5mm、5.5mm高压气枪，同年12月投放市场，随后又演变出一些系列产品。到1997年终止生产时，累计生产“快鹿”牌4.5mm、5.5mm高压气枪系列产品约50 000支。

“快鹿”4.5mm、5.5mm气枪

KL-1型4.5mm、5.5mm高压气枪

KL-1型4.5mm、5.5mm高压气枪于1980年6月参照“峨眉”牌气枪改进测绘而成，同年9月通过设计定型，并投入批量生产。这两种枪均属于侧拉杆压缩弹簧式气枪，主要供狩猎小动物和普及青少年射击之用。

侧拉杆压缩弹簧式气枪的工作原理是，当扳动拉杆使其向后回转时，拉杆使压气杆带动气室体在机匣内向后移动，气室体同时带动活塞向后移动并压缩复进簧，直到活塞下方的挂机面被扳机上方的阻铁扣合为止。此时气室体位于机匣的中部，枪处于装弹状态。装弹后，推动拉杆向前回转，其通过压气杆使气室体向前运动，此时活塞被阻铁扣住而停留在后方位置，复进簧处于压缩状态，并在铅弹丸、气室体、活塞前端面之间形成一个密闭气室，枪处于待发状态。扣压扳机，活塞被阻铁解脱，其在复进簧作用下快速向前，使密闭气室产生较大的气压，将铅弹丸从枪管中发射出去。

与撅把式气枪相比，侧拉杆压缩簧式气枪具有枪管固定而使射击精度好的优点。

KL-1型4.5mm、5.5mm高压气枪性能诸元基本相同，仅配用枪弹不同。两枪质量均为3.1kg，全枪长1 038mm，瞄准基线长557mm，右旋膛线12条，导程480mm，扳机力10～30N，最大气压3MPa，最大射程120m。在10m处4发训练级气枪弹的散布圆直径不大于2cm。

KL-3型4.5mm、5.5mm高压气枪

KL-1型4.5mm、5.5mm高压气枪投放市场后发现存在保险不可靠等问题，有时会发生拉杆打伤射手手指的事故。为此，396厂进行了改进设计，在KL-1型高压气枪上增设了拉杆回转保险机构，形成了KL-3型4.5mm、5.5mm高压气枪。

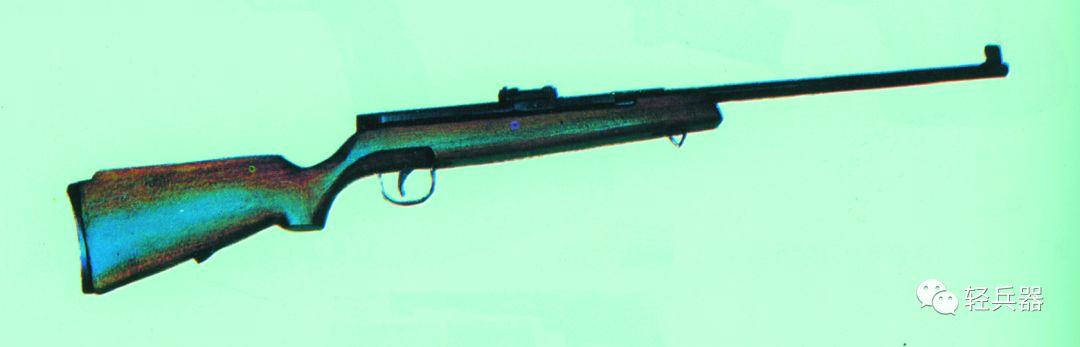

KL-3型4.5mm高压气枪

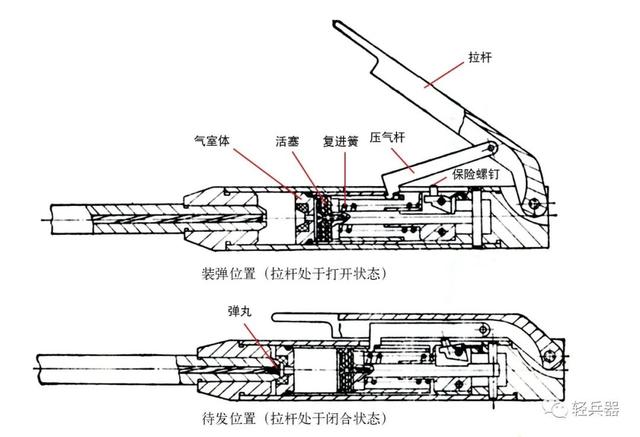

KL-3型气枪动作示意图

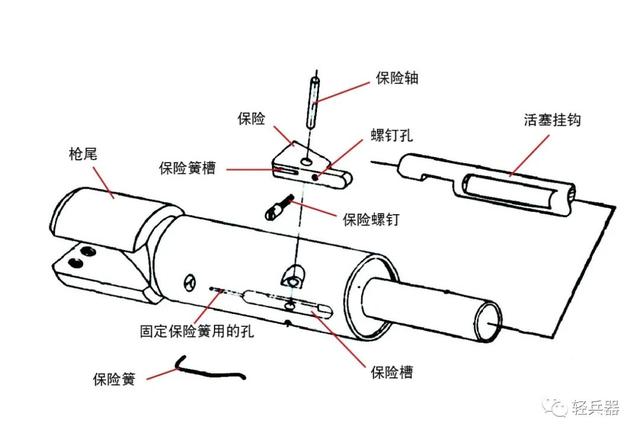

拉杆回转保险机构零件图

拉杆回转保险机构由保险、保险簧及保险螺钉等零件组成。需要打开弹膛装弹时，拉拉杆向后使其回转，迫使活塞向后运动，保险便在保险簧的作用下进入活塞尾部挂钩上的保险缺口槽，而活塞在后退一段距离后才能被阻铁挂住。装弹时，即使由于偶然原因而使活塞与阻铁解脱，活塞向前复进，其也会被保险挂住，以防止可能造成的拉杆打手现象。闭合弹膛时，需推拉杆向前回转到位，压气杆将保险螺钉压住，迫使保险与活塞挂钩的缺口槽脱离，才能使活塞自由向前运动。

另外，这两种枪可根据用户需要，在机匣上加铣燕尾槽，用以安装光学瞄准镜，以此来提高瞄准速度和准确度。

两枪于1981年12月完成改进设计，并投放国内外市场，曾外销法国、澳大利亚等国，深受国内外气枪爱好者的欢迎。

KL-3B型4.5mm、5.5mm高压气枪

KL-3B型4.5mm、5.5mm高压气枪是在KL-3型高压气枪的基础上增设棘爪、棘条机构，在压缩弹簧的过程中，使活塞在任何位置都不会出现滑机现象，从而使保险更加可靠，使用更加安全，彻底消除了射手的恐惧心理。

两枪于1995年完成改进设计，并投放市场。

KL-5型4.5mm高压气枪

KL-5型4.5mm高压气枪是在KL-3型4.5mm高压气枪基础上研制的，是供青少年射击训练和射击比赛的专用枪支。与KL-3相比，主要有以下改进：枪管加粗、加长，按比赛枪枪管专用工艺加工而成；采用新设计的二级传递击发机构，该结构扳机行程小，扳机力小，扳机行程与扳机力均可调；照门设计成高低、左右均可调；枪托设有贴腮板。经改进后，该枪在10m处发射10发比赛级气枪弹的散布圆直径由原来的3cm缩小为1.8cm。

该产品于1982年完成设计，同年少量投放市场。

KL-5A型4.5mm高压气枪

KL-5A型4.5mm高压气枪是在KL-5型4.5mm高压气枪的基础上将照门结构由缺口式改为觇孔式而形成的气枪，于1990年完成改进设计，同年少量投放市场。

KL-QB17（901）型4.5mm、5.5mm高压气枪

将KL-3型4.5mm、5.5mm高压气枪的弧形表尺、缺口式照门改为类似于JW-15A型0.22英寸步枪上所采用的简易表尺、缺口式照门，从而形成KL-QB17型4.5mm、5.5mm高压气枪（亦名901型高压气枪），该产品从1989年开始改进设计，1990年完成改进设计，同年投放市场。

KL-7型4.5mm气枪

2004年7月，396厂参照美国的一支高速气枪开始设计KL-7型4.5mm气枪，2004年12月完成测绘设计，只生产了十多支样枪。作为技术储备，未申报定型，未批量生产，但该枪在设计上有许多值得肯定之处。

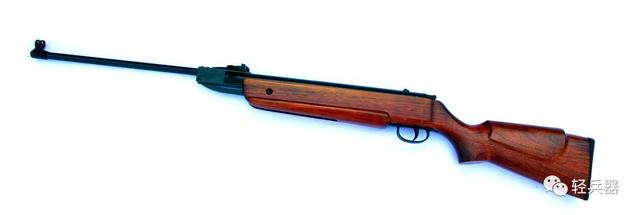

KL-7型4.5mm高压气枪左视图

KL-7型气枪枪身铭文。“KL-7”为该枪型号，“0600002”为枪号，“.177 CAL.(4.5mm)”表示该枪口径为0.177英寸（4.5mm），“MADE IN CHINA”表示中国制造

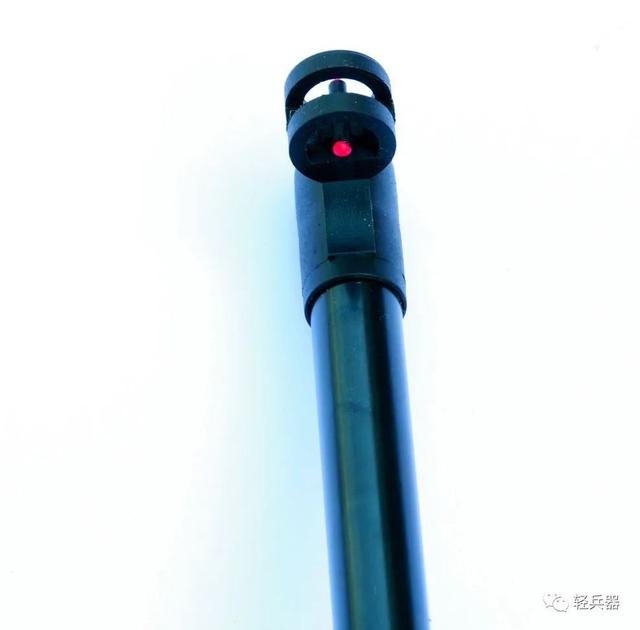

KL-7型气枪光纤准星特写

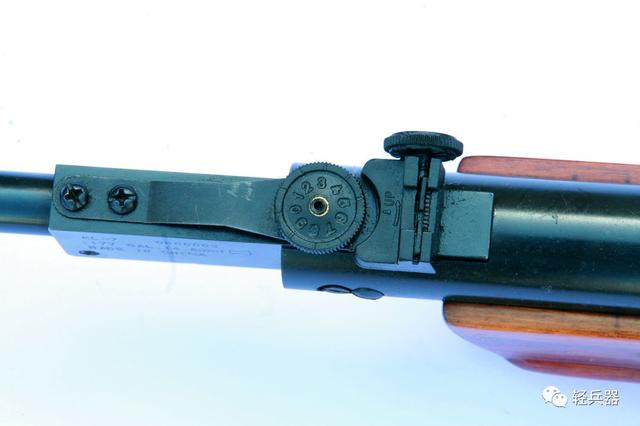

KL-7型气枪照门的高低、左右均可调节，枪身上方的调节螺用以调节照门的高低，调节螺上有0～9标记

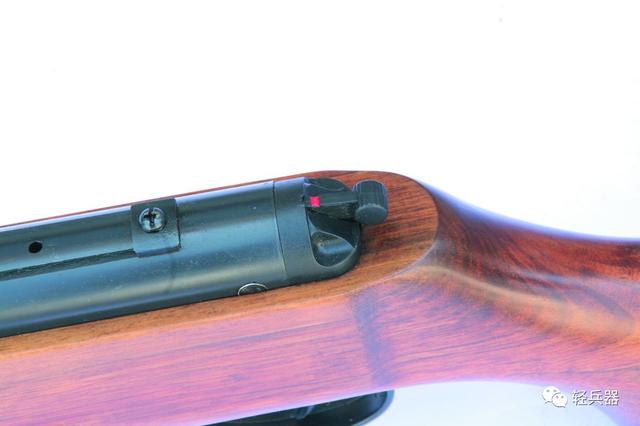

KL-7型气枪处于待发位置时，保险柄向后回转，其上的红色标记露出

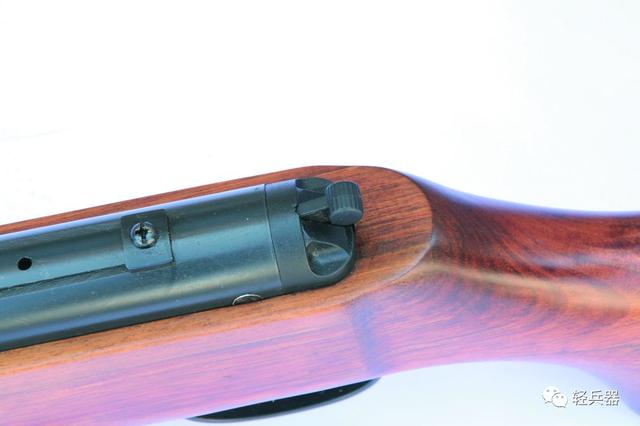

KL-7型气枪处于保险位置时，保险柄向前回转，其上的红色标记被机匣挡住

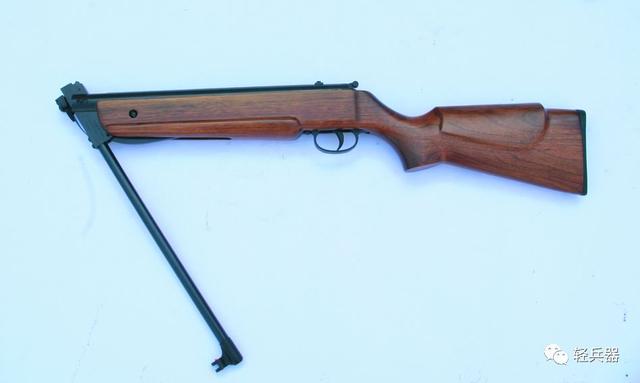

向下旋转KL-7型气枪的枪管到位后，可从枪管后部装入气枪弹。此时开锁自动保险装置锁住扳机，实现自动保险

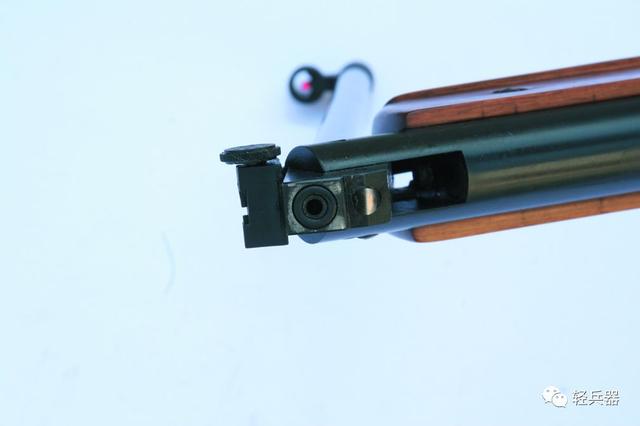

KL-7型气枪枪管后部弹膛特写

该枪属于撅把式压缩弹簧气枪，其采用大气室、大弹簧及精密的闭气系统，初速高达305m/s。设有开锁自动保险装置，当撅动枪管压缩活塞后退到位时，保险也被推向后方，锁住扳机，实现自动保险（从外观看，保险柄向前回转）。因此，该枪使用起来特别方便、安全。

装弹时，将枪管向下旋转，通过压气杆带动活塞向后压缩复进簧，枪管向下旋转到位后，可从枪管后部装入气枪弹。然后将枪管迅速向上折回到位，闭合弹膛。发射前，将保险柄扳到后方，保险则释放扳机，此时保险柄上的红色标记露出，表示该枪处于待发状态。瞄准发射时，通过其光纤准星、缺口式照门与目标构成三点一线，即可扣动扳机。该枪照门的高低、左右均可调节，枪身上方的调节螺用以调节照门的高低位置，调节螺上有0～9标记；枪身右侧的调节螺用以调节照门的左右位置。

全文结语

396厂从1959年建厂并于1964年开始生产JW-8型5.6mm运动步枪，随后陆续开发出各种口径、各种型式的步枪、猎枪、气枪等30多个品种，形成了“健卫”牌、“快鹿”牌两大系列产品。其产品可谓琳琅满目，外观款式既有现代式，又有古典式；口径更是多种多样，既有5.6mm、5.56mm、7.62mm步枪口径，又有12号、16号、20号、0.410英寸猎枪口径，以及4.5mm、5.5mm气枪口径；瞄具也有多种形式，准星既有片状的、铜柱状的，又有光纤式的；保险机构既有推柄式的，又有推钮式的。可以说，396厂的各种民用枪产品从一个侧面映出了我国民用及外贸枪的发展历程。

2008年，396厂主要生产JW-15A型0.22英寸步枪、JW-87/JW-2000/JW-2005等系列的各种口径猎枪。衷心祝愿396厂在中原大地上续写新的辉煌！(全文完）

（本文发表于《轻兵器》2008年第11（上）期，公众号文有删改）
