使用温控器控制电炉温度时，温控器的输出有过零触发、移相触发、开关量输出和电流输出等形式供大家选择。只有确理解可控硅的过零触发和移相触发的含义、特点及触发电路，才能正确选择温控器输出方式及构建温度控制系统。

可控硅（Silicon Controlled RecTIfier） 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

晶闸管作为交流元器件的一种，有双向和单相可控硅，由于双向可控硅双向性，因此在正负电源均可以导通，因此经常被用于交流调节负载电路当中，双向可控硅一般的控制方式过零触发以及移相触发两种。

1、什么是晶闸管过零触发？

过零触发是指当加入触发信号，晶闸管在交流负载电压为零或接近为零时，晶闸管才导通；当断开触发信号，晶闸管要等到交流负载电压为零或接近为零时，晶闸管才断开。

如图1所示，过零触发就是在刚刚过箭头处触发，触发信号起始点之后的几乎整个半波是全导通的，如图中阴影所示。过零触发是在给定时间间隔内，改变晶闸管导通的周波数来实现电压或功率的控制。

图1 过零触发波形示意图

当过零触发的通断比太小时会出现低频干扰，通常只适用于热惯性较大的电热负载。过零触发是改变晶闸管导通的周波数，输出波形仍然是正弦波。

交流电因为有正负半周，在正半周到负半周或者由负半周到正半周过程时候都要经过零点，在一定的时间内改变导通周波数来改变可控硅的输出平均功率，实现调节负载功率效果，周波数是指交流电完成一次完整的变化，即一个正弦波形所经历的时间叫一个周波。

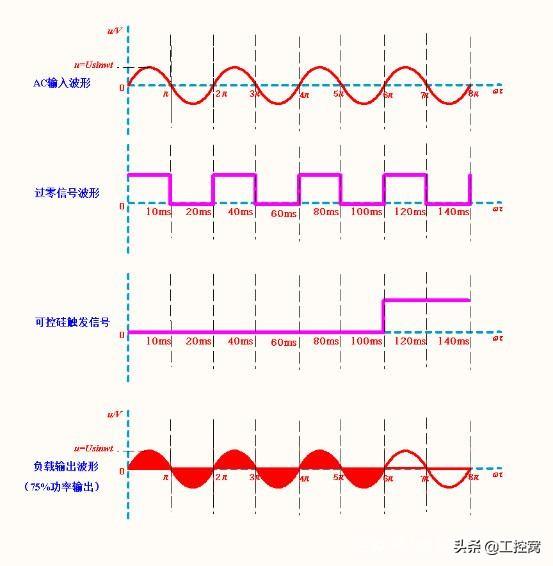

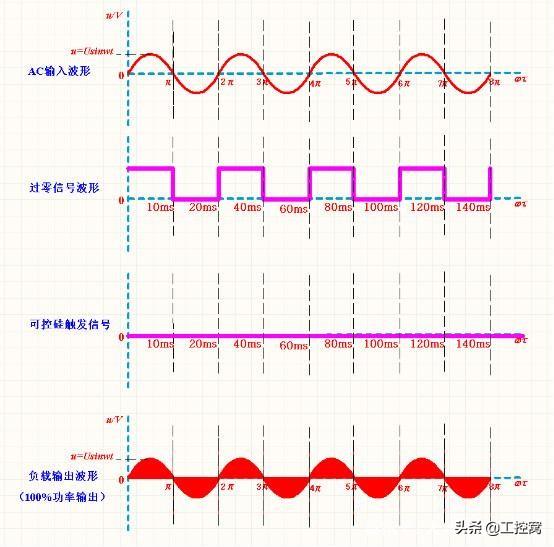

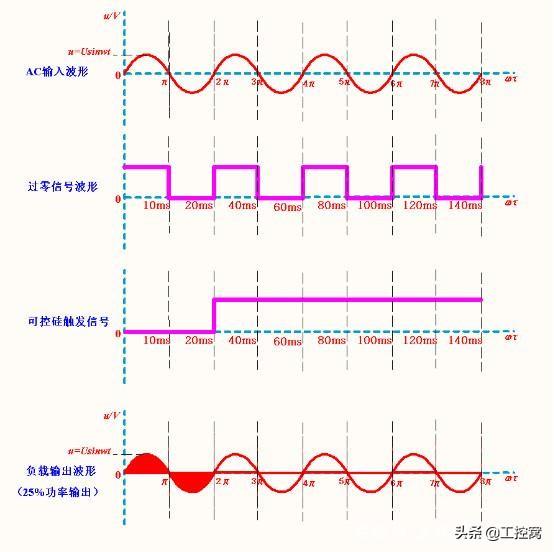

这种类似于PWM信号调节电机输出，在一定时间内导通次数越多平均输出功率也就越大。如下图是周波过零触发所有信号输出情况，25%输出以及75%输出波形

2、什么是晶闸管移相触发？

如果是在其他时间触发，如图2则为移相触发。此次触发的电源有效范围是从触发起到下次零点前的那一部分，即图中A处半波的阴影范围。

移相触发是通过控制晶闸管的导通角来控制晶闸管的导通量，从而改变负载上所加的功率。其控制波动小，使输出电流、电压能平滑升降。

图2 移相触发波形示意图

移相触发的输出波形被斩了一截，所以负载得到的是一种有缺角的正弦波；因此，移相触发会引起电源波形畸变和高频电磁干扰。

移相触发就是改变每周波导通的起始点位置或结束位置,从而调节其输出功率或电压,实际上是通过控制可控硅的导通角大小来控制可控硅的导通量。

例如下图是100%功率输出以及50%功率输出波形，50%输出电压波形是个有缺陷的正弦波

3、过零触发与移相触发区别

1）两种均能实现功率、电压等输出负载无级化调节；

2）过零触发原理是改变可控硅导通的周波数，输出波形仍然是正弦波，而移相触发是控制可控硅的导通角来控制可控硅的导通量，输出波形被斩了一截；

3）过零触发特点是易出现低频干扰，由于工作是断续的，因此很容易出现闪烁现象，不适用于像电动机等这类电流连续的场合；而移相触发则波动很小、输出电流、电压相对平滑，，但是也存在一个问题，那就是由于电压发生畸变，容易产生电磁波干扰，在EMI方面有时候不容易过。

,
