什么是110配线架？

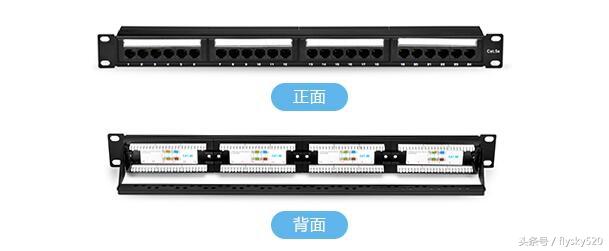

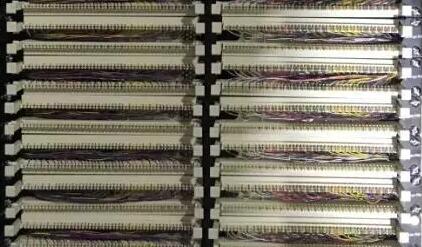

110配线架是随着110型连接管理系统于1988年由AT&T公司首次推出面市，与连接块、跳线以及标签一起组成了该系统，是该系统中的核心组成部分。早期的110配线架多为鱼骨式配线架，端接较麻烦且端接工具昂贵，给后期的管理升级带来诸多不便。随着市场的发展，现在的110配线架多为RJ45接口的模块化机架式配线架。其正面采用插拔式快速连接方式布满RJ45接口，背面则采用110端接方式，可对信号及线缆进行灵活的转接与分配，在线缆的统一综合管理上也更加简便。

一 110配线架的连接应用

利用同一接口同一介质使不同的信息在线缆之间进行传输，这是综合布线系统的最大特性，它用配线跳接的方式来灵活控制每个桌面信息点的应用功能，所以采用RJ45口的110配线架来对所有桌面信息点进行端接。而用于端接来自电话主机房的多对数语音线缆，则可采用鱼骨配线架，将其与RJ45口的110配线架进行连接实现语音连通，数据光纤主干通过网络配线箱，再通过网络交换机将光信号转换为数据信号，通过网络跳线与RJ45口110配线架的连接来实现桌面信息点的网络连接需求。

二 110配线架的打线线序

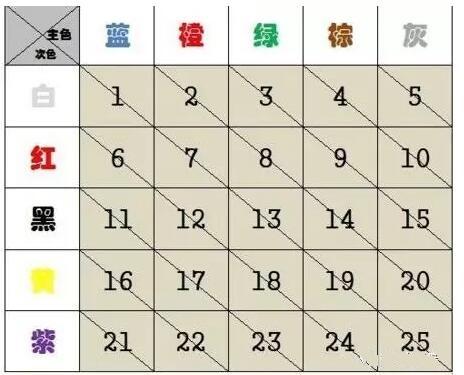

大多数的线缆以25对线为一组，每组的组内顺序按白红黑黄紫蓝橙绿棕灰进行排列。其中白红黑黄紫为大组顺序，蓝橙绿棕灰为小组顺序。每个小组具体组合为：

1-5: 白蓝，白橙，白绿，白棕，白灰

6-10: 红蓝，红橙，红绿，红棕，红灰

11-15: 黑蓝，黑橙，黑绿，黑棕，黑灰

16-20: 黄蓝，黄橙，黄绿，黄棕，黄灰

21-25: 紫蓝，紫橙，紫绿 ，紫棕，紫灰

如果是几百对的大对数线缆，一般每25对有色带缠绕，色带的顺序与上述25对顺序相同。 若是200对的大对数，则具体线序如下：

1-25: 以白蓝色带缠绕的25对

26-50: 以白栖色带缠绕的25对

51-75: 以白绿色带缠绕的25对

76-100: 以白棕色带缠绕的25对

101-125: 以白灰色带缠绕的25对

126-150: 以红蓝色带缠绕的25对

151-175: 以红橙色带缠绕的25对

176-200: 以红绿色带缠绕的25对

110 配线架在打线的时候，根据所要打的大对数线缆的对数 ，每组按照彩带的顺序依次打入到110配线架上。

三 安装步骤

在进行端接前先将110配线架用螺丝钉固定在机架上。

1、整理扎带。用扎带将线缆固定在配线架的导入边缘，以避免线缆在移动时线对产生变形；

2、从左往右穿过线缆，按配线架背面数字顺序对线缆进行端接；

3、对每条线缆的外皮进行逐一切割，露出部分线芯，长度可根据实际情况而定；

4、对于每一组连接块，在线缆末端用扎带扎紧，避免线对在移动时变形错序；

5、将对捻正确地安置到连接块的分开点上，以确保线缆可正常传输；

6、将线对依序放置到配线架背面的索引条中；

7、用手指将线对压入索引条中，将多于的导线头切断。
